Navigate：转换开关添加了可编程PWM占空比钳位
Update：2007-12-10 Views：6191
电源应用要求使用占空比钳位。此类应用包括那些使用电流检测变压器和双开关正向转换器的应用。如果没有占空比钳位，则变压器可能饱和，从而造成系统的灾难性故障。不过，为降低设计成本，许多电源设计人员都使用无占空比钳位的价格较低的 8 引脚 PWM 控制器。该设计方案说明了如何为 PWM 控制器添加一个价格较低的占空比钳位。

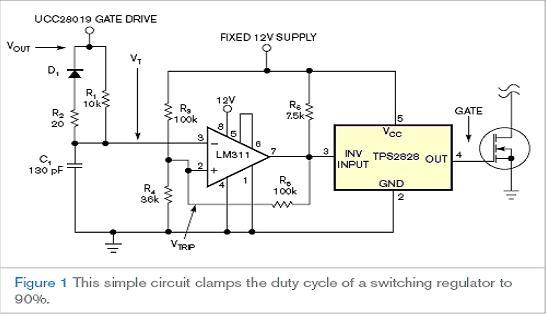

您可以将该钳位电路添加到绝大多数的 PWM 控制器以提供可编程的占空比钳位（如图 1 所示）。这一电路由苦干个无源组件，一个滞后比较器，以及一个栅极驱动 IC 组成。电阻 R1 和电容 C1 对占空比钳位的无反应时间进行编程。当 PWM 控制器的输出变低时，电阻 R2 和二极管 D1 对定时电路进行复位。电阻 R3、R4、R5 设置比较器的电压结点，VTRIP 为 5V。电阻 R5 向比较器添加 -2.5V 的滞后电压以确保电路的稳定。
下例表明了如何设置图 1 中的电路以获得最大的占空比 Dmax 0.9。PWM 控制器在开关频率 fs 处运行，为

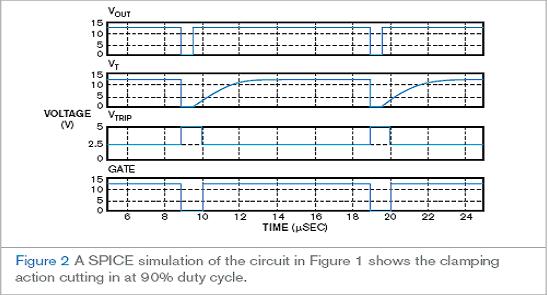

对图 1 中电路进行了 SPICE 仿真以确保占空比钳位功能可在电路中正常工作。图 2 显示了这一仿真的结果。VOUT 是 PWM 控制器的输出，VT 是比较器反相引脚的电压，VTRIP 为比较器非反相输入的电压，并且 Gate 是栅极驱动 IC 的输出。从图 2 中的波形中您可以看出占空比钳位工作正确，实现了栅极驱动器的输出 90% 的钳位。
