A6800 和 A6801
DABiC-5 锁存灌电流驱动器
特点
- 3.3 伏特至 5 伏特逻辑电路电源范围
- 至 10 兆赫数据输入速率
- 高电压、高电流输出
- 达林顿电流灌电流输出，具有完善的低饱和电压
- CMOS、TTL 兼容输入
- 输出瞬态保护
- 内部下拉式电阻器
- 低功率 CMOS 锁存
应用
- 继电器
- 指示灯
- 螺线管
- 小型直流电动机
描述
A6800 和 A6801 锁存输入 BiMOS IC 将高电流、高电压输出整合到 CMOS 逻辑电路中。 CMOS 输入部分由 4 或 8 数据（类型 'D'）锁存及相关联的普通 CLEAR、STROBE 和 OUTPUT ENABLE 电路组成。 电源输出为双极 NPN 达林顿。 该整合技术提供通用灵活的接口。 这些 BiMOS 电源接口 IC 极大地促进计算机或微处理器 I/O 的简化。每个 A6800 IC 包含四个锁存驱动器。 A6801 IC 包含八个锁存驱动器。
CMOS 输入与标准 CMOS 电路兼容。. TTL 电路可控制输入上拉式电阻器的增加。 双极达林顿输出适用于直接驱动许多外围/电源载荷： 继电器、指示灯、螺线管、小型直流电动机等。
所有器件均具有开路集电极输出和完整二极管，以进行感应载荷瞬态抑制。 输出晶体管可汲入 600 毫安，并在"脱机"状态下可承受至少 50 伏特的电压。 由于封装功率耗散的限制，所有驱动器在最大额定电流时的同时操作仅可由减少工作循环得以实现。 可并行输出，以获取更高的载荷电流容量。

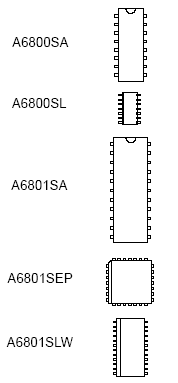

A6800SA 采用标准的 14 引脚 DIP 封装；A6800SL 和 A6801SLW 封装于表面安装的 SOIC 中；A6801SA 封装于带 0.400" (10.16 mm) 行中心的 22 引脚 DIP 中；A6801SEP 封装于 28 引脚 PLCC 中。 这些器件均为无铅产品，且引脚框采用 100% 雾锡电镀。

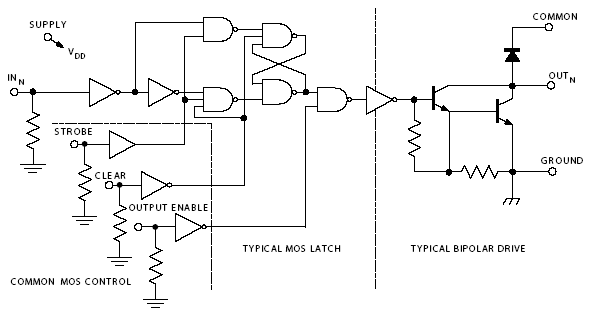

功能方框图
