运算放大器

Update:2021-11-04 Views:15464
运算放大器基础

运算放大器(简称“运放”)的作用是调节和放大模拟信号。常见的应用包括数字示波器和自动测试装置、视频和图像计算机板卡、医疗仪器、电视广播设备、航行器用显示器和航空运输控制系统、汽车传感器、计算机工作站和无线基站。

理想的运放

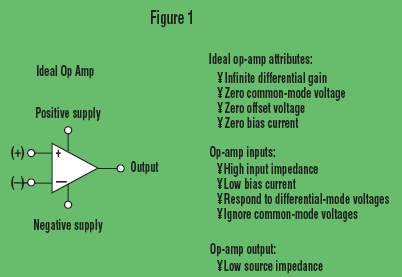

理想的运放如图1所示。通过电阻元件(或者更普遍地通过阻抗元件)施加的负反馈可以产生两种经典的闭环运放配置中的任何一种:反相放大器(图2)和非反相放大器(图3)。这些配置中的闭环增益的经典等式显示,放大器的增益基本上只取决于反馈元件。另外,负反馈还可以提供稳定、无失真的输出电压。

电压反馈(VFB)运放

电压反馈运放与前文介绍的理想运放一样,它们的输出电压是两个输入端之间电压差的函数。为设计用途,电压反馈运放的数据表定义5种不同的增益:开环增益(AVOL)、闭环增益、信号增益、噪声增益和环路增益。

负反馈可以改变AVOL的大小。对高精度放大器来说,无反馈运放的AVOL值非常大,约为160dB或更高(电压增益为10,000或更高)。



AVOL的范围很大,在数据表中它通常以最小/最大值给出。AVOL还随着电压电平、负载和温度的变化而变化,但这些影响都很小,通常可以忽略不计。

当运放的反馈环路闭合时,它可以提供小于AVOL的闭环增益。闭环增益有信号增益和噪声增益两种形式。

信号增益(A)指输入信号通过放大器产生的增益,它是电路设计中头等重要的增益。下面给出了电压反馈电路中信号增益的两个最常见的表达式,它们被广泛用在于反相和同相运放配置中。

图2:反相放大器(a)和非反相放大器(b)是两种经典的闭环运放配置。

对于反相放大器,A = -Rfb/Rin

对于同相放大器,A = 1 + Rfb/Rin

其中,Rfb是反馈电阻,Rin是输入电阻。

噪声增益指运放中的噪声源增益,它反映了放大器的输入失调电压和电压噪声对输出的影响。噪声增益的等式与上述同相放大器的信号增益等式相同。噪声增益非常重要,因为它被用来确定电路稳定性。另外,噪声增益还是在波特图中使用的闭环增益,波特图可以向电路设计工程师提供放大器的最大带宽和稳定性信息。环路增益等于开环增益与闭环增益之差,或者等于输入信号通过放大器并由反馈网络返回至输入端的总增益。


运算放大器(常简称为“运放”)是具有很高放大倍数的电路单元。在实际电路中,通常结合反馈网络共同组成某种功能模块。由于早期应用于模拟计算机中,用以实现数学运算,故得名“运算放大器”,此名称一直延续至今。运放是一个从功能的角度命名的电路单元,可以由分立的器件实现,也可以实现在半导体芯片当中。随着半导体技术的发展,如今绝大部分的运放是以单片的形式存在。现今运放的种类繁多,广泛应用于几乎所有的行业当中。


历史

运算放大器最早被发明作为模拟信号的运算单元,是模拟电子计算机的基本组成部件,由真空电子管组成。

第一块集成运放电路是美国仙童(fairchild)公司发明的μA741,在60年代后期广泛流行。直到今天μA741仍然是各大学电子工程系中讲解运放原理的典型教材。


原理

运放如上图有两个输入端a,b和一个输出端o.也称为倒向输入端(反相输入端),非倒向输入端(同相输入端)和输出端.当电压加U-加在a端和公共端(公共端是电压的零位,它相当于电路中的参考结点.)之间,且其实际方向从a端指向公共端时,输出电压U实际方向则自公共端指向o端,即两者的方向正好相反.当输入电压U+加在b端和公共端之间,U与U+两者的实际方向相对公共端恰好相同.为了区别起见,a端和b端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性.电压的正负极性应另外标出或用箭头表示.

一般可将运放简单地视为:具有一个信号输出端口(Out)和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元,因此可采用运放制作同相、反相及差分放大器。

运放的供电方式分双电源供电与单电源供电两种。对于双电源供电运放,其输出可在零电压两侧变化,在差动输入电压为零时输出也可置零。采用单电源供电的运放,输出在电源与地之间的某一范围变化。

运放的输入电位通常要求高于负电源某一数值,而低于正电源某一数值。经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化,甚至稍微高于正电源或稍微低于负电源也被允许。这种运放称为轨到轨(rail-to-rail)输入运算放大器。

运放的输出电位通常只能在高于负电源某一数值,而低于正电源某一数值之间变化。经过特殊设计的运放可以允许输出电位在从负电源到正电源的整个区间变化。这种运放成为轨到轨(rail-to-rail)输出运算放大器。

运算放大器的输出信号与两个输入端的信号电压差成正比,在音频段有:输出电压=A0(E1-E2),其中,A0是运放的低频开环增益(如100dB,即 100000倍),E1是同相端的输入信号电压,E2是反相端的输入信号电压。


应用

运算放大器在电路中发挥重要的作用,其应用已经延伸到汽车电子、通信、消费等各个领域,并将在支持未来技术方面扮演重要角色。在运算放大器的实际应用中,设计工程师经常遇到诸如选型、供电电路设计、偏置电路设计、PCB设计等方面的问题。在电子工程专辑网站举行的《运算放大器应用设计》专题讨论中,圣邦微电子有限公司总裁张世龙先生应邀回答与工程师进行互动。我们也基于此专题讨论,总结出了运算放大器应用设计的几个技巧,以飨读者。

一、如何实现微弱信号放大?

传感器+运算放大器+ADC+处理器是运算放大器的典型应用电路,在这种应用中,一个典型的问题是传感器提供的电流非常低,在这种情况下,如何完成信号放大?张世龙指出,对于微弱信号的放大,只用单个放大器难以达到好的效果,必须使用一些较特别的方法和传感器激励手段,而使用同步检测电路结构可以得到非常好的测量效果。这种同步检测电路类似于锁相放大器结构,包括传感器的方波激励,电流转电压放大器,和同步解调三部分。他表示,需要注意的是电流转电压放大器需选用输入偏置电流极低的运放。另外同步解调需选用双路的SPDT模拟开关。

另有工程师朋友建议,在运放、电容、电阻的选择和布板时,要特别注意选择高阻抗、低噪声运算和低噪声电阻。有网友对这类问题的解决也进行了补充,如网友“1sword”建议:

1)电路设计时注意平衡的处理,尽量平衡,对于抑制干扰有效,这些在美国国家半导体、BB(已被TI收购)、ADI等公司关于运放的设计手册中均可以查到。

2)推荐加金属屏蔽罩,将微弱信号部分罩起来(开个小模具),金属体接电路地,可以大大改善电路抗干扰能力。

3)对于传感器输出的nA级,选择输入电流pA级的运放即可。如果对速度没有多大的要求,运放也不贵。仪表放大器当然最好了,就是成本高些。

4)若选用非仪表运放,反馈电阻就不要太大了,M欧级好一些。否则对电阻要求比较高。后级再进行2级放大,中间加入简单的高通电路,抑制50Hz干扰。

二、运算放大器的偏置设置

在双电源运放在接成单电源电路时,工程师朋友在偏置电压的设置方面会遇到一些两难选择,比如作为偏置的直流电压是用电阻分压好还是接参考电压源好?有的网友建议用参考电压源,理由是精度高,此外还能提供较低的交流旁路,有的网友建议用电阻,理由是成本低而且方便,对此,张世龙没有特别指出用何种方式,只是强调双电源运放改成单电源电路时,如果采用基准电压的话,效果最好。这种基准电压使系统设计得到最小的噪声和最高的PSRR。但若采用电阻分压方式,必须考虑电源纹波对系统的影响,这种用法噪声比较高,PSRR比较低。

三、 如何解决运算放大器的零漂问题?

有网友指出,一般压电加速度传感器会接一级电荷放大器来实现电荷——电压转换,可是在传感器动态工作时,电荷放大器的输出电压会有不归零的现象发生,如何解决这个问题?

对此,网友“Frank”分析道,有几种可能性会导致零漂:1)反馈电容ESR特性不好,随电荷量的变化而变化;2)反馈电容两端未并上电阻,为了放大器的工作稳定,减少零漂,在反馈电容两端并上电阻,形成直流负反馈可以稳定放大器的直流工作点;3)可能挑选的运算放大器的输入阻抗不够高,造成电荷泄露,导致零漂。

网友“camel”和“windman”还从数学分析的角度对造成零漂的原因进行了详细分析,认为除了使干扰源漂移小以外还必须使传感器、缆线电阻要大,运放的开环输入阻抗要高、运放的反馈电阻要小,即反馈电阻的作用是为了防止漂移,稳定直流工作点。但是反馈电阻太小的话,也会影响到放大器的频率下限。所以必须综合考虑!

而嘉宾张世龙则建议,对于电荷放大器输出电压不归零的现象,一般采用如下办法来解决:

1)采用开关电容电路的技巧,使用CDS采样方式可以有效消除offset电压;2)采用同步检测电路结构,可以有效消除offset电压。
