高温条件下工作的比例式线性霍尔效应传感器

Update：2009-04-05 Views：5729

A1321、A1322 和 A1323
可在高温条件下工作的比例式线性霍尔效应传感器

A1321 和 A1323 器件旨在分别替代 A3515/7 和 A3516/8 器件。建议这些新器件用于所有新设计。

功能及优点

温度稳定的静态输出电压
温度周期性变化后精确的可恢复性
输出电压与磁通密度成比例
成比例轨对轨输出
已改善的灵敏度
在 4.5 至 5.5 V 之间工作
抗机械应力
高可靠性
可靠的 EMC 保护

描述

A132X 系列线性霍尔效应传感器已经优化，具有灵敏、温度稳定等特点。这些比例式霍尔效应传感器提供与所适用磁场成比例的电压输出。 A132X 系列具有等于电源电压 50% 的静态输出电压，以及 2.5 mV/G、3.125 mV/G 和 5 mV/G 三种输出灵敏度选择。凭借其先进功能，该系列成为恶劣环境下汽车和工业线性及旋转位置感测系统的理想之选。

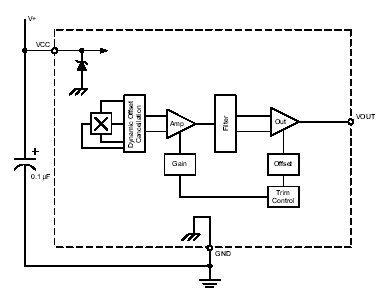

每个器件都具有 BiCMOS 单片电路，该电路集成了已经改进的温度补偿霍尔效应电路，以降低霍尔元件、小型信号高增益放大器和轨对轨低阻抗输出级所固有的灵敏度漂移。

独有的动态偏移取消技术，连同内部高频时钟，可降低通常由器件超模压、温度依存性及热应力引起的残余偏移电压。高频时钟可支持更高的取样率，从而达到更高的精确度和更快的信号处理能力。该技术生产出的器件具有极端稳定的静态输出电压，可抗机械应力，并且在温度周期性变化后还具有精确的可恢复性。将霍尔元件和放大器置于单个芯片中，可将通常与低水平模拟信号相关联的很多问题减到最少。

该产品在制造过程中已在下线时进行内部增益和偏置修正调整，可实现高精度的输出水平。

A132X 系列以两种封装类型提供：3 引脚单列直插式封装 (UA) 和 3 引脚表面安装封装 (LH)。所有封装均为无铅版本（后缀，–T），引脚框采用 100% 雾锡电镀。
