2SS52M 数字式阻传感器 技术资料：
特点：
● 先进电路设计，包括带稳压器的电路，供电电压范围宽。
● 高灵敏感应距离可以延伸至1 英寸或更远
● 数字电流沉输出
● 全极感应形式-能工作在南磁极或北磁极
● 反应速度：0 —100KHz 以上
● 3 管脚并排PCB 安装，管脚间隔0.05 英寸
● 工作温度范围：-40 至150℃，允许工作在极端温度环境下
● 2SS52M-S 表面封装使安装更灵活
2SS52M 数字式阻传感器的典型应用:
● 汽缸位置感应
●升降机的位置感应
● 笔记本盖位置感应
●齿轮传感器
●血液分析仪器
●高灵敏度磁阻编码器
动作模式（箭头指向，磁力线方向）
2SS52M 可工作在磁场平行于磁阻器件的场合。注：由于内在高灵敏特性，外界零星平行的IC的磁场可能对传感器有影响。
2SS52M 数字式阻传感器的操作特性
|
2SS52M/2SS52M-S | |||||
|
供电电压（VDC） |
3.8 －30 | ||||
|
供电电流（mA 最大值) | |||||
|
|
工作 |
11 | |||
|
|
断路 |
10 | |||
|
输出形式 |
电流沉 | ||||
|
输出(V)@20mA |
0.40（最大值） | ||||
|
输出电流（mA 最大值） |
20 | ||||
|
漏电流（A 最大值） |
10 | ||||
|
操作温度 |
-40 到150℃ | ||||
|
磁极 |
全极 | ||||
|
磁极Char.&Temp. |
高斯 |
毫特斯拉 | |||
|
-40 to 150℃ |
最大动作点 |
25 |
2.5 | ||
|
|
最小释放点 |
4 |
0.4 | ||
|
|
最小回差. |
8 |
0.8 | ||

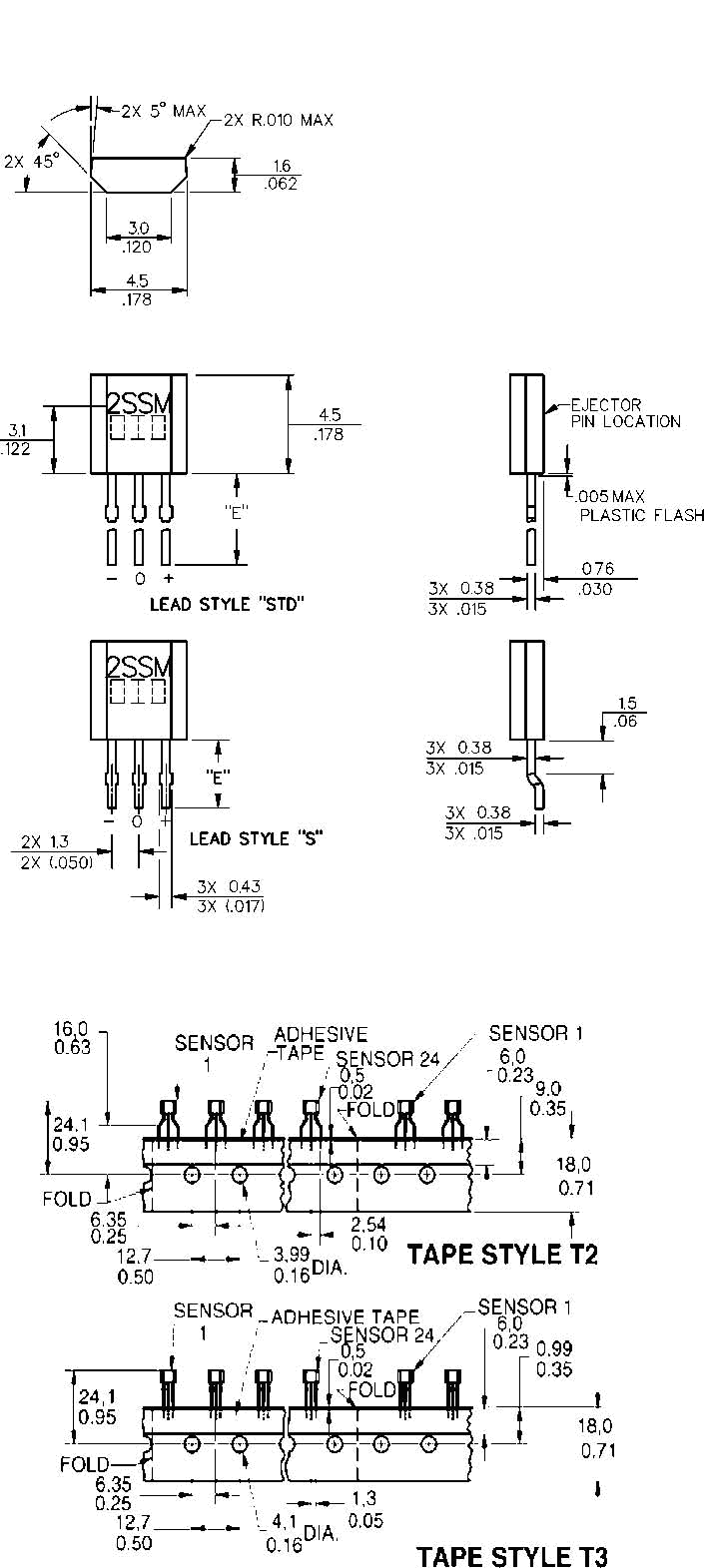

2SS52M 数字式阻传感器的安装尺寸
|
后缀 |
描述 |
引脚间隙（通常） |
额定长度大小（Ｅ） |
每包装中的个数 |
|
无 |
Standard,Bulk Pack |
.050 |
.590 |
1000/Bag |
|
S |
Surface Mount, Bulk Pack |
.050 |
.125 |
1000/Bag |
|
T2 |
Tape,Ammopack |
.100 |
.590 |
5000/Box |
|
T3 |
Tape,Ammopack |
.050 |
.590 |
5000/Box |
