电流传感器 IC
电流传感器 IC 系列是基于霍尔效应的创新型单片绝缘 器件，可提供采用业界领先的小型封装的全面集成解决方案。
主要特点：
- 低插入损耗；功耗远低于并联解决方案
- 可监控交流和直流电流
- 与并联及电流变压器解决方案相比，体积更小
- 5 伏特，单电源操作
- 电压绝缘额定值通过 TUV America 认证
- 符合 RoHS 标准
如果需要测量 200 A 以上，请参见应用说明，在扩展测量范围的电流分配器配置中使用 Allegro 电流传感器。
另请参阅：Allegro 基于霍尔效应的电流传感器 IC(PDF)
| 类型 | 型号 | 测量范围 (A) | 绝缘电压 (VRMS) | 带宽 (kHz) | 温度范围 | 封装 | 特点 |
|---|---|---|---|---|---|---|---|
| 双向 | ACS709 | ±20 至 37.5 | 2100 | 120 | L | QSOP-24 | 高带宽、快速故障响应、改进热性能封装 |
| 双向 | ACS710 | ±12.5 至 25 | 待定 | 120 | K | SOIC-16 | 高带宽、低噪音电流传感器，具有 2 µs 响应可编程故障信号 |
| 双向 | ACS712 | ±5 至 30 | 2100 | >50 | E | SOIC-8 | 低噪音、快速反应、屏蔽电流传感器 IC |
| 单向 | ACS713 | 20 至 30 | 2100 | >50 | E | SOIC-8 | ACS712 的单向版本 |
| 双向 | ACS714 | ±5 至 30 | 2100 | 80 | E、L | SOIC-8 | 带有集成屏蔽、汽车级的低噪音、高速电流传感器 IC |
| 单向 | ACS715 | 20 至 30 | 2100 | 80 | E、L | SOIC-8 | ACS714 的单向版本，汽车级 |
| 双向 | ACS754 | ±50 至 200 | 3000 | 35 | S、K、L | CB | 精确电流传感器 IC，用于监控 50、100、150 及 200 A 电流 |
| 单向 | ACS755 | 50 至 130 | 3000 | 35 | S、K、L | CB | ACS754 的单向版本 |
| 双向 | ACS756 | ±50 至 100 | 3000 | 120 | S, K | CA | 具有最精确、最高带宽的电流传感器 IC，用以监控 50 至 100 A 电流 |
| 双向 | ACS758 | ±50 至 200 | 3000 | 120 | E、S、K、L | CB | 具有增强散热功能、最高带宽的电流传感器 IC，用以监控 50 至 200 A 电流 |
| 类型 | 型号 | 测量范围 (A) | 电压 (V) | 带宽 (kHz) | 温度范围 | 封装 | 特点 |

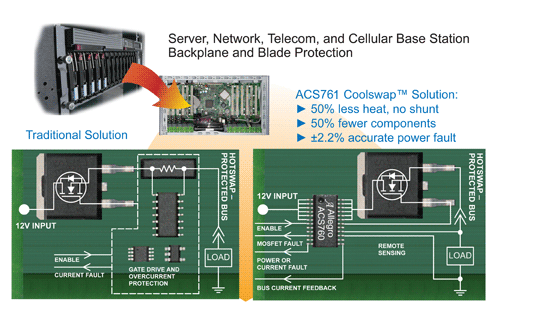

| 热插拔控制器 | ACS761 | 55 | 12 至 20 | 50 | E | QSOP24 | 霍尔效应热插拔保护 IC
|
