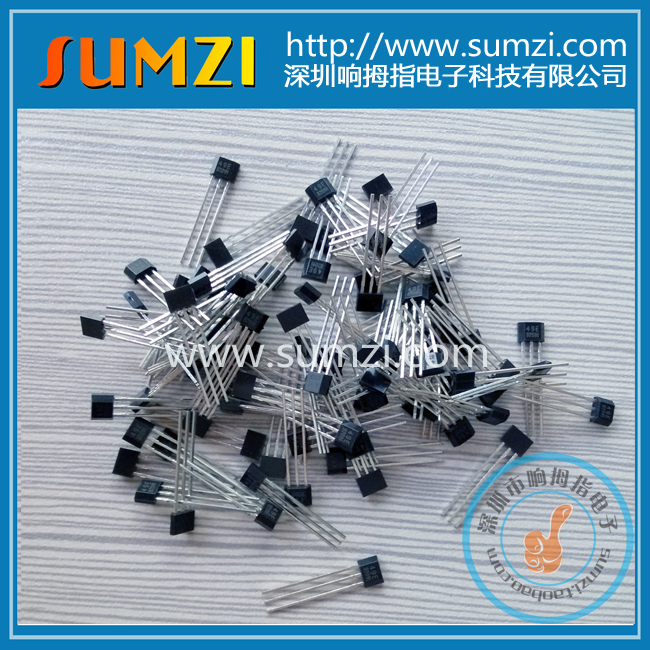

SEC的SS41F双极锁存型霍尔效应IC内部采用Bipolar工艺，该器件集成了电压调节器、反向电压保护二极管、带动态偏移消除系统的霍尔传感器、温度补偿电路、小信号放大器、施密特触发器和一个输出灌电流达25mA的开集电极输出驱动器。配合以适当的上拉输出电路，它即可与双极型晶体管电路或CMOS逻辑电路器件协同工作。该器件设计中所执行的严格的磁规格标准确保了其在极宽的温度范围内和较大的输入电压波动能保持输出的稳定和精确。
SS41F中的输出晶体管在足够强的南极磁场时（> BOP）打开，输出低电平，并将电平锁存，直到足够强的北极磁场（<BRP）靠近时才关闭，输出高电平。
特点：
- Bipolar技术，超宽的工作温度范围；
- 双极锁存型器件，生产安装工艺简单；
- 开集电极输出，输出电流达25mA，驱动能力强；
- 灵敏度高，BRP/ BOP低至-37/37 Gauss，可以替代传统的干簧管应用；
- 内置反向电压保护
应用领域：速度和转速RPM传感、无刷直流电机换向、电机和风扇控制、转速表，计数器、流量和流速传感
