Navigate：改善PWM稳压器性能的电流镜 LM4040和LM5026两个模块
Update：2007-06-21 Views：10826

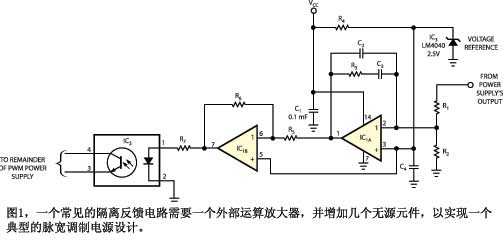

需要高性能隔离反馈的电源设计通常要采用一个误差放大器，如图1中所示，它依赖于放大器IC1B来提供使光耦IC2保持对地基准所需的反相。为防止偏置电压噪声进入反馈路径而造成振荡，放大器主要依赖它的地基准和电源的抑制特性。电源的输出驱动一个由 R1 和 R2 构成的分压器，将放大器的反相输入在相同电压下保持等于 IC3 提供的基准电压。C2、R3 和 C3 构成用于电源稳定运行的频率补偿元件。这种大量元件组成的误差放大器需要两只运算放大器，一个精密旁路电压基准，四只电容器，通常还有与 R6 并联的第五只电容器，以及七只电阻器。
而只需要一只运算放大器和精密并联基准，以及四只电容器和六只电阻器。
Miller 效应将集射电压的转变耦合到一个典型光电晶体管的光耦的高阻抗上，对光敏感的基极区产生一个有带宽限制的极，显著减慢了器件的响应时间。保持光电晶体管集射电压的恒定，并只允许其集射电流的变化，使开关速度提高了一个数量级。
美国国家半导体公司的 LM5026 有源箝位电流模式 PWM 控制器 IC4 提供了一种简便的方式，降低了一只光耦由 Miller 效应导致的减速。图 2 是 LM5026 的内部电流镜，驱动通常作为频率补偿的管脚。光耦 IC2 直接接在两个含电流镜和电压基准的恒压源之间。响应时间的降低重置了带宽限制的极，改进了电路的瞬态响应。
C2、C3、R3 和 R1 的取值只适用于本实例，对其它应用可能需要修改。选择 R1 时要使运放两个输入端有相同的阻抗。C2构成一个高频噪声滤波器。测量转换器的总增益后，计算 C3 和 R3 的值，以提供合适的增益和相位响应。有几种计算方法都可以使用，其中大多数都能产生满意的结果。

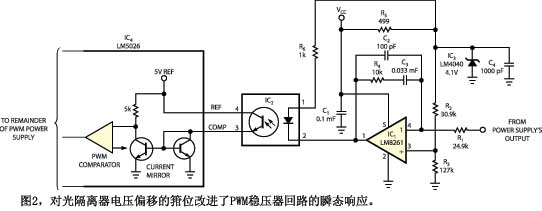

图2是另一种单放大器设计，其中IC3为LM4040 精密电压基准，用一个“强劲”的正电压源，在宽电流范围内驱动光耦 IC2。电压基准抑制偏置电压线上出现的任何噪声。基准与供电电压中的变动在共模模式下会出现在放大器的输入端，因此提供了额外的噪声抑制能力。由 R2 和 R3 构成的电阻性分压器将基准电压降低至等于电源的稳压输出电压，它通过 R1 驱动 IC1 的反相输入。在单个分压器情况下，图 2 中的误差放大器电路可产生与图 1 电路相同的输出电压，
Miller 效应将集射电压的转变耦合到一个典型光电晶体管的光耦的高阻抗上，对光敏感的基极区产生一个有带宽限制的极，显著减慢了器件的响应时间。保持光电晶体管集射电压的恒定，并只允许其集射电流的变化，使开关速度提高了一个数量级。
美国国家半导体公司的 LM5026 有源箝位电流模式 PWM 控制器 IC4 提供了一种简便的方式，降低了一只光耦由 Miller 效应导致的减速。图 2 是 LM5026 的内部电流镜，驱动通常作为频率补偿的管脚。光耦 IC2 直接接在两个含电流镜和电压基准的恒压源之间。响应时间的降低重置了带宽限制的极，改进了电路的瞬态响应。
C2、C3、R3 和 R1 的取值只适用于本实例，对其它应用可能需要修改。选择 R1 时要使运放两个输入端有相同的阻抗。C2构成一个高频噪声滤波器。测量转换器的总增益后，计算 C3 和 R3 的值，以提供合适的增益和相位响应。有几种计算方法都可以使用，其中大多数都能产生满意的结果。
