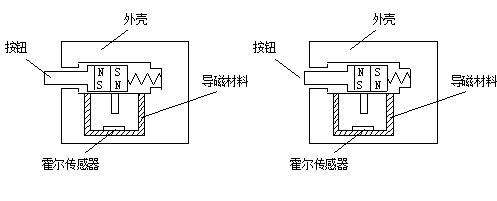

如图所示是一个由霍尔开关集成传感器和两小块永久磁铁构成的键盘开关的结构原理图。
(a)按钮放开状 (b)按钮按下状态
用霍尔开关集成传感器构成的按钮
此类的霍尔传感器常用的是单极性的，例如SS1376ESOT，在很多厂家中都已经得到广泛应用，其高可靠性是最关键的。
在按钮未按下时，磁铁处于图（a）所示的位置，通过霍尔开关集成传感器的磁力线是由上向下的；在按下按钮时，磁铁位置变化如图（b）所示的位置，这时通过霍尔传感器的磁力线方向反了过来。在按下按钮前和按下按钮后霍尔传感器输出处于不同的状态，将此输出的开关信号直接与后面的逻辑门电路连接使用即可构成非接触式的电子开关。这种无触点电子开关工作十分稳定可靠，寿命长，被广泛用于计算机终端键盘。
