SS49E线性霍尔IC
简要描述：
美国SEC的SS49E线性霍尔效应传感器是一款体积小，功能多的线性霍尔效应器件，它在永久磁体或电磁体产生的磁场控制下工作。
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
美国SEC的SS49E线性霍尔效应传感器是一款体积小，功能多的线性霍尔效应器件，它在永久磁体或电磁体产生的磁场控制下工作。线性输出电压由电源电压设置并随磁场强度的变化而等比例改变，零磁场时输出电压为电源电压的一半。先进的内置功能电路设计确保了它的低输出噪声，从而使得该器件的使用无需搭配外部滤波电路。内置薄膜电阻大大增强了器件的温度稳定性和输出精度。其工作温度范围宽达-40°C到150°C，适用于绝大多数的磁量、电量和非电量测量应用。磁测量有、弱磁场磁强计、霍尔罗盘等。电测量及电磁转换有电流、功率、电磁转矩、频率和相位测量，低电平直流—交流转换器，无触点电位器等。
技术规格：
|
标题 |
文件类型 |
语言 |
格式 |
|
数据表 |
英语 |
|
特性：
- 4.5V到6V的工作电压范围
- 微型系统架构
- 低噪声输出
- 准确的线性输出为外围电路的设计提供了更多灵活性
- 温度范围宽达-40°C到150°C
- 1.8mV/Gauss的较高灵敏度
应用：编码器、读取磁盘信息的霍尔磁读头、高斯计、电子罗盘、汽车电子（踏板位置、悬架位置和阀门位置检测）、安全报警装置、家用电器、缝纫设备、纺织机械。

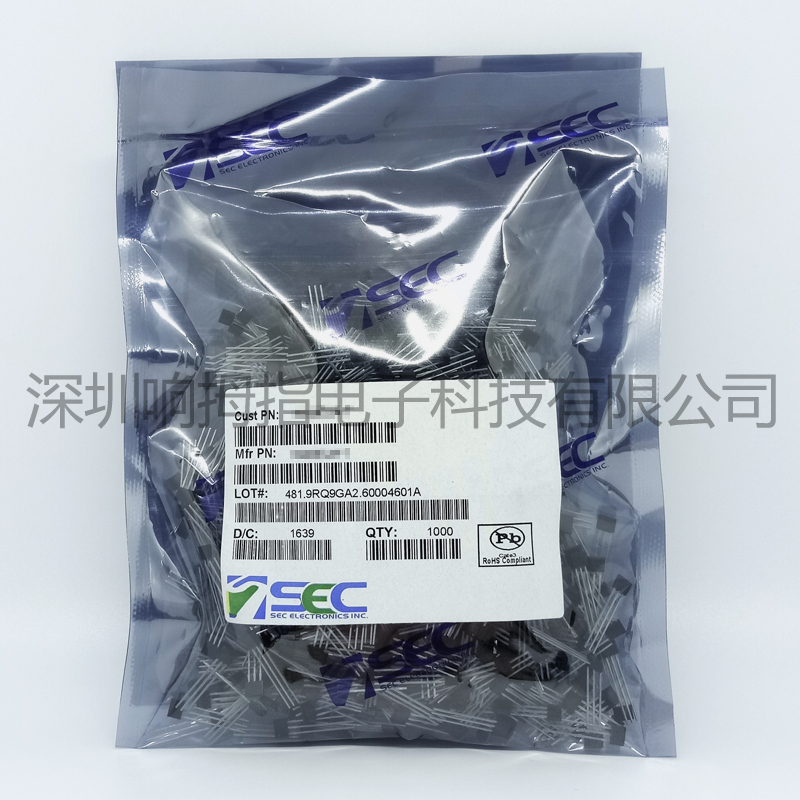

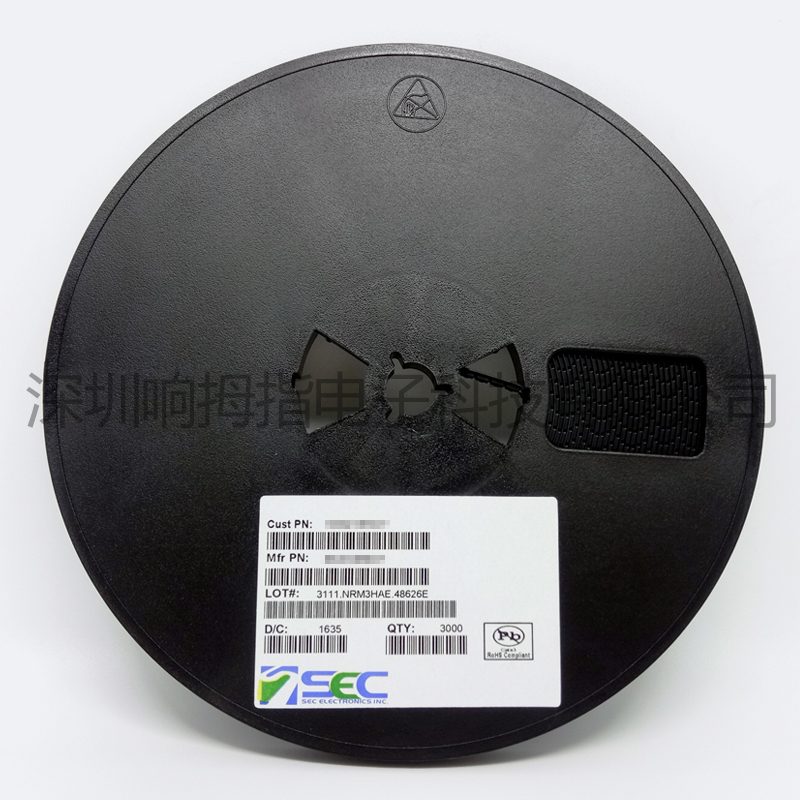

封装：3引脚的SOT23封装 (器件标号后缀为SO) / 3引脚的SIP封装 (器件标号后缀为UA)。
