ACS760ELF-20BTR-T 240 V*A 保护 IC，带集成热插拔门极驱动器及内部 1.5 mΩ 基于霍尔效应的电流监视器
功能
- 无需感应电阻器的全集成模拟电流检测
- 1.5 mΩ 内部导体电阻
- 模拟输出电压与施加电流成比例
- 带用户可编程故障延迟的内部 240 V*A 倍增器
- 带用户可调节延迟的过电流比较器
- 故障指示
- 外部 N 通道 MOSFET 的内部门极驱动
- 用户可调节软启动
- 10.8 至 13.2 V，单电源供电工作
描述
Allegro ACS760 热插拔保护 IC 可实现真正的 240 V*A 保护。 负载电流可通过使用霍尔效应技术进行非插入式测量。 此外，负载电压还可远程检测，提供真正的负载点 240 V*A 保护。
热插拔及保护功能由内部高端门极驱动器电路控制以驱动外部 N 通道 MOSFET。 该负载开关用于防止短路、高电流和过功率等系统故障。 该 IC 也能在负载开关由于短路出现故障时检测及提醒主机系统。

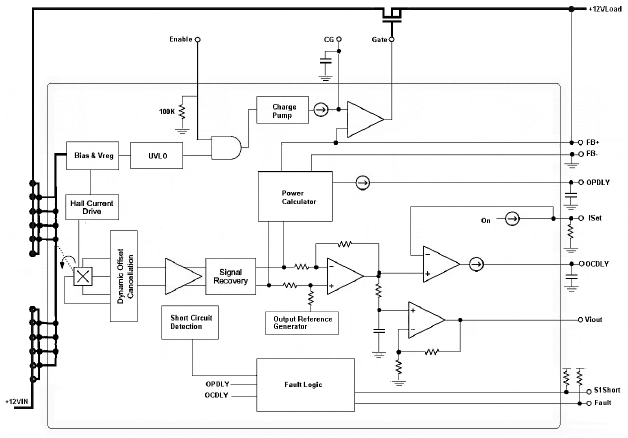

功能方框图
完整型号
| 型号 | 封装类型 | RoHS 符合性 |
温度 | |||
|---|---|---|---|---|---|---|
| ACS760ELF-20B-T | 24-铅 QSOP | 是 | -40 °C 至 85 °C |
