T6326A LED低压恒流IC

News

技术资料

Update：2009-04-10 Views：7264

主要参数 T6326A_Pre_B.pdf
　　型号:T6326A
　　输入电压:2.7V-5.0V
恒流输出:每路最大400MA，最大可达1.6A
　　封装类型:MSOP-10L、SOP-16L
　　工作温度:-40——+85℃
　　最大焊接温度:300℃
　　

备注：
    T6326A是T6316A的加强版，有四路稳定的电流输出，每路最大达400MA，用户可以根据自己的需要来调节，另外，T6326A的CHSW处可接单片机进行七彩或渐变等控制，我司已帮多家公司开发类似方案，方案成熟并通过量产。
    T6326A的封装形式为MSOP-10L和SOP-16L，应用范围很广：手电筒、台灯、灯杯、射灯、投光灯等。
    低压输入，恒流精度高+/-2%，转换效率85%以上，稳定，抗干扰强，电路简单，散热性能好（IC底部有供散热的芯片，利用它至少可降低IC核心10度，延长IC使用寿命）。

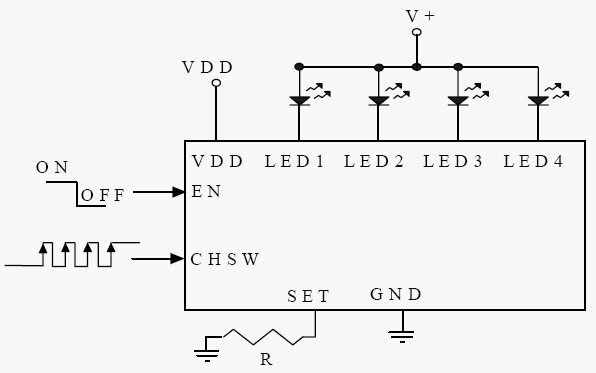

T6326A的典型应用电路：
