Navigate：为你的USB板加个电源开关按钮，解决USB插拔烧录问题
Update：2007-12-17 Views：6053

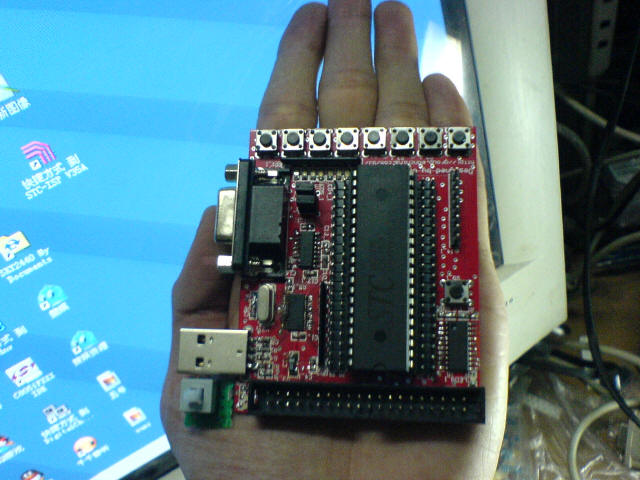

我一直是用STC单片机的，不过这个单片机是要冷启动才能烧录的，圈圈当初设计的时候忘了加上个电源开关，如果想用STCS烧录的朋友要拔掉USB插口重新接上才可以烧录程序，这样就太麻烦了。本着DIY的精神，本人为板子加上了一个电源开关，解决这个问题，很方便。因为我没有ISP下载线，虽然圈圈设计的时候加了这个扩展。
DIY的步骤有2步，大家跟着做就行了。
1. 首先要把你的板子全部焊好，然后测试你的板子是不是没问题，具体的测试是找一个圈圈做的键盘程序烧进去，看电脑能不能识别。识别不了的朋友请继续检查板子的问题，解决了之后才进入步骤2.一定要做完第1步才进行第2步，不然你的板子是短路的，去掉了那个1欧姆的电阻，就没有了保险丝功能，你一接上电脑，烧了USB接口别怪我哦！

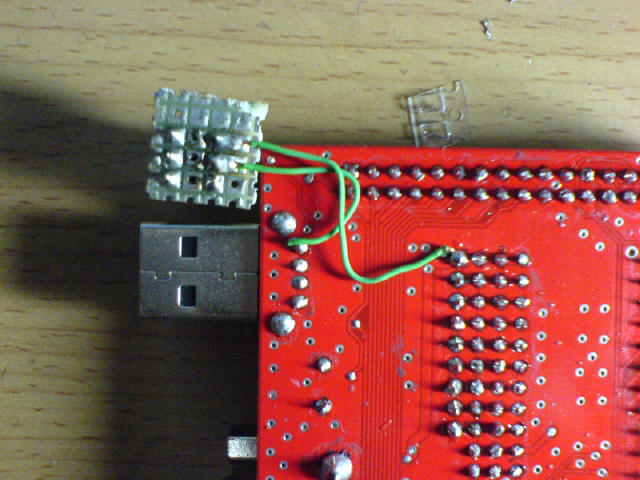

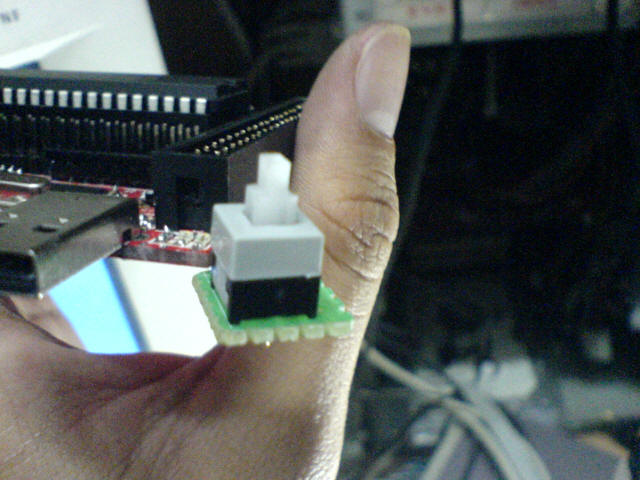

2. 圈圈的板子设计是通过USB取电的，USB的电源经过一个1欧姆的电阻再接到板子上的所有电源。这个1欧姆的电阻是做保险丝用的，防止短路，如果要想添加这个电源开关，就要把这个1欧姆的电阻焊下来，让板上的电源和USB电源断路，然后在板子后面的USB电源焊点和P0口的排组电源焊点焊两个线出来，接到电源开关上。这个开关按下去之后就打开了板子的电源，弹上来时就是断开。这样就可以做冷启动烧录程序了，方便吧。
