A3280、A3281 和 A3283
稳定斩波精确霍尔效应锁存
A3280 和 A3281正在生产中，但“不适用于新设计”。该分类表示，这些器件的销售目前仅限于现有的客户应用。该器件不应该用于新设计，因为在不久的将来，它可能会被废弃。不再提供样品。状态变更日期：2009 年 5 月 4 日
A3280 和 A3281 的替代部件是 A1220 和 A1221 下一代稳定斩波型锁存。
| 器件 | BOP | BRP | Hys | ||||
|---|---|---|---|---|---|---|---|
| 原器件 | 替代器件 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 |
| A3280 | A1220 | 5 | 40 | -40 | -5 | 10 | 80 |
| A3281 | A1221 | 15 | 90 | -15 | -90 | 30 | 180 |
特点
- 对称型开关点
- 抗物理应力
- 超卓的温度稳定性
- 输出短路保护
- 可使用非稳压电源运行
- 电池反接保护
- 固态可靠性
- 小尺寸
描述
A3280、A3281和 A3283霍尔效应锁存 是在各种温度下都极其稳定和具备抗压特性的传感器 IC，尤其适用于温度最高达 +150°C 的作业。动态偏移取消保证了在高温下的良好性能，可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。这三种器件除了磁性开关点以外，其他都是一样的。
每个器件都在单硅片上装有以下元件：稳压器、霍尔发电机、小型信号放大器、稳定斩波特性、施密特触发器和具有短路保护功能、最大可汲入 25 毫安电流的开路集电极输出。只要南磁极具有足够磁场就能打开输出。北磁极具有足够磁场就能关闭输出。板载稳压器允许使用 4.2 到 24 V的电源电压进行操作。
三种封装类型能为大多数应用提供磁性优化的封装。LH 封装类型是一种经修改的 SOT23W 表面安装封装，LT 是用于表面安装应用的微型 SOT89/TO-243AA 晶体管封装；而 UA 则是采用过孔安装的超微型三引脚 SIP。每种封装都是无铅版本封装（后缀 –T），引脚框采用 100% 雾锡电镀。

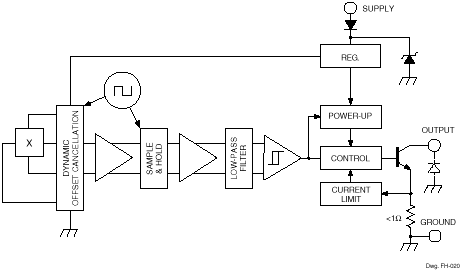

功能方框图
