安防摄像机变焦镜头和手机变焦镜头，需要配备高性能的、小型化的自动对焦驱动器，目前市场上的高效小型电磁驱动器通常包含一个音圈马达及一个定位控制系统。该控制系统是藉由一霍尔元件HG106C/HG166A的输出电压，来调整移动部件的位置，以达到自动对焦的功能。跟传统的驱动器比较起来，音圈马达驱动器的尺寸更小、能耗更低。
HG106C,HG166A均为AKM公司生产的高灵敏度线性霍尔传感器，为安防镜头常用的位移传感器。
1.音圈马达驱动器的结构
此驱动器可分为移动部件与固定部件两大部分。如图b所示，移动部件包括镜头模组Lens、镜头座Holder以及两个永磁铁Magnets；而固定部件如图c所示，包括一个霍尔元件(Hall element HG106C/HG166A)、两个线圈Coils、两根与固定座垂直的导杆Rods。
当自动对焦时，线圈与永磁铁会产生电磁交互作用因而会产生向上的作用力，来驱动镜头座和镜头模组。霍尔元件被固定在靠近永磁铁的一边，用来感测驱动器的移动部件的位移，并输出一个对应磁场强度之类比信号，将此类比信号经过处理后，适当的线圈保持电流会被计算出，并用来调整镜头模组的位置，使其可维持在焦距位置上。

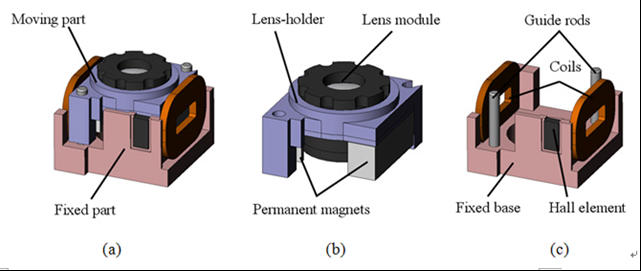

图a：音圈马达驱动器的基本结构；图b：移动部件；图c：固定部件
2.AKM旭化成（旧称AKE）HG106C与HG166A主要参数
|
型号 |
HG166A |
HG106C |
|
封装 |
4-pin SOT343 |
4-pin SOT343 |
|
品牌 |
AKM |
AKM |
|
批号 |
13+ |
13+ |
|
包装 |
4000PCS/REEL |
4000PCS/REEL |
|
最大输入电压 |
12V |
10V |
|
最大输入功率 |
150mw |
150mw |
|
工作温度 |
|
|
|
存储温度 |
|
|
|
输出霍尔电压 |
78to102V |
|
|
输入电阻 |
|
|
|
输出电阻 |
|
|
技术咨询：13802552672郑工 业务咨询：13802553295曾小姐
日期：20131218
