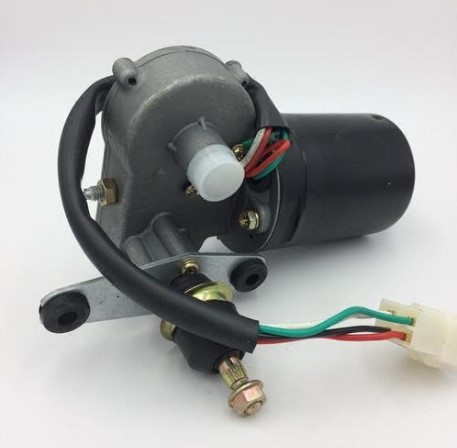

Navigate：霍尔IC在汽车雨刷、摇窗中直流无刷电机的应用
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体 ，为了检测电动机转子的稳定性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
直流电机具有响应快速、较大的 起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。 交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直角 坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
推荐型号：SEC SS2509，它是一个采用CMOS技术制造的锁存型霍尔效应传感器IC。 该器件集成了一个电压调节器、带动态偏移消除系统的霍尔传感器、小信号放大器、施密特触发器和一个带内部上拉电阻的开漏输出驱动器，它可与双极型晶体管电路或CMOS逻辑电路器件协同工作。
特性
-
2.5V到24V的极宽的工作电压范围
-
高灵敏度
-
CMOS技术
-
低流耗
-
自带斩波稳定放大器
-
内置上拉电阻
-
超强温度适应性
-
抗物理应力
-
均符合RoHS标准的小尺寸SOT23 3L或SIP 3L封装
应用案例
汽车、消费类电子及工业级应用、固态开关、无刷直流电机、速度检测、角度检测、线性位置探测、近感探测。
