正所谓害人之心不可有，防人之心不可无，大家平时都需要上班等不可能整天呆在家里，所以防盗就显得特别重要，怎么做好防盗呢，今天为大家介绍下一款简单实用的门磁报警器，别看它小巧作用可大着呢，接下来为大家说说它的原理：

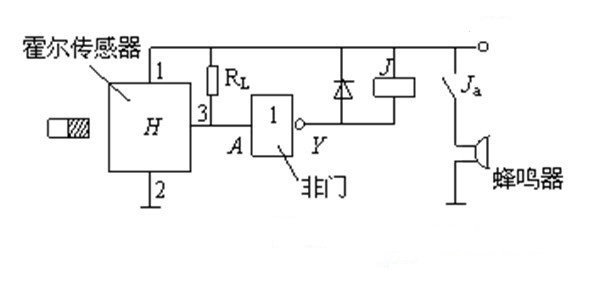

门窗报警主要采用开关式霍尔开关，其特点是输出电压只有在磁感应强度达到一定强度时才会变化。当磁场接近时，我们将霍尔开关的输出设置为低电平，而不是报警；相反，当磁场离开时，霍尔开关的输出高电平为报警；由于门磁开关的报警由电池供电，安装使用方便，磁场较弱，因此需要选择低功耗、高灵敏度、快速响应的霍尔开关。它的电路图如下所示：

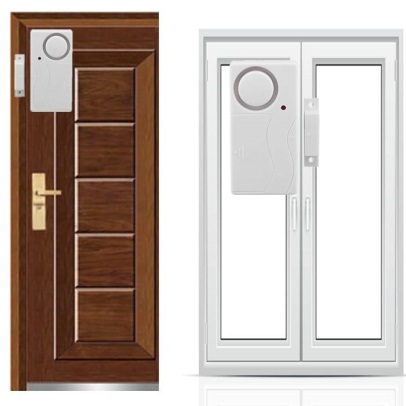

将小磁铁固定在门的边缘上，将霍尔开关固定在门框的边缘上，让两者靠近，即门处于关闭状态时，磁铁靠近霍尔开关，输出端3为低电平，当门被非法撬开时，霍尔开关输出端3为高电平，非门输出端Y为低电平，继电器J吸合，Ja闭合，蜂鸣器得电后发出报警声音。
选型推荐全极性霍尔开关SS3413ESOT，是一款低功耗、高灵敏度、全极霍尔开关。因此大大降低了对安装磁铁的要求，也降低了使用的成本。它典型消耗电流功耗非常低，非常适合对供电有一定要求和电池供电的应用。同时该产品的尺寸也非常小，能集成到大部分空间受限的应用中，对一般用户则能起到节约空间，降低产品尺寸的作用。
