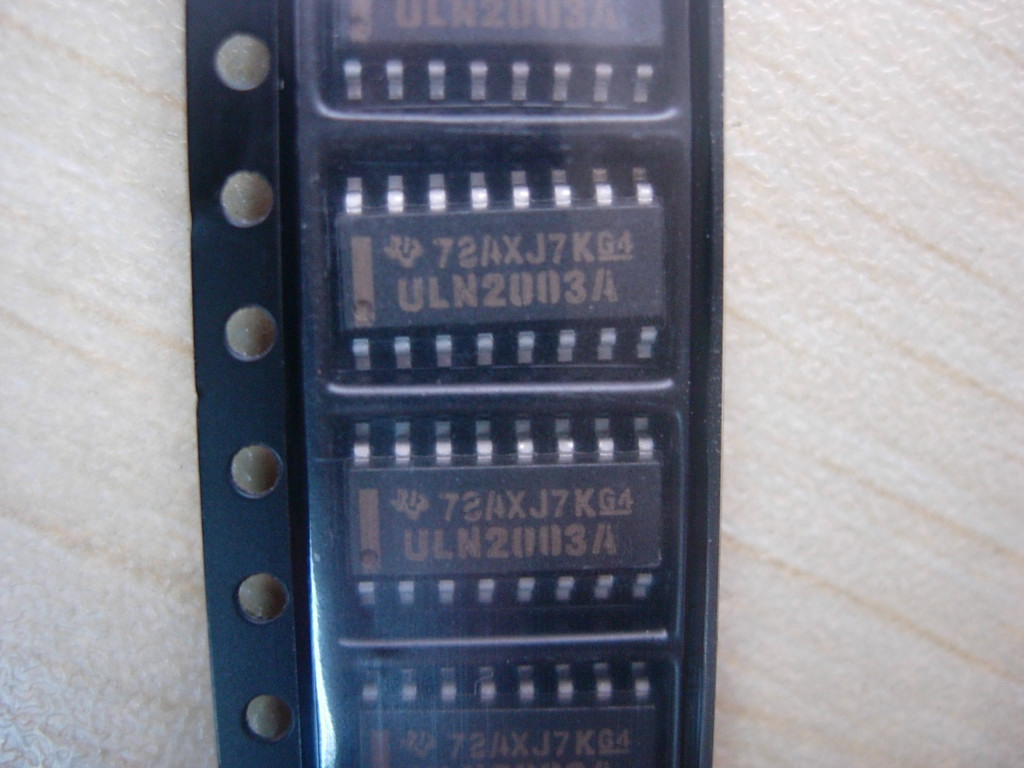

优势现货ULN2003A 高电压高电流NPN型达林晶体管

Description：

tel：0755-83031813

email：sumzi@sumzi.com

share to：

Production
Technology
Configuration
Download

Production：

介绍：
ULN2003A是单片高电压、高电流达林顿晶体管阵列，每片包含7对NPN型达林顿管，具有高电压输出特性，并带有共阴极的续流二极管使器件可用于开关型感性负载。每对达林顿管的额定集电极电流是500mA，达林顿对管还可并联使用以达到更高的输出电流能力。
ULN2003A中每对达林顿管的基极都串联有一个2.7kΩ的电阻，可直接与TTL或5V CMOS器件连接

特性：
单个输出即可达到500mA的集电极电流
高输出电压：50V
输入可与多种逻辑电平兼容
可用于驱动继电器等感性负载

应用范围：
显示驱动
继电器驱动
照明灯驱动
电磁阀驱动
伺服电机、步进电机驱动

热卖型号如下：ULN2003AP ULN2004DR ULN2803AFW ULN2003AD ULN2003AFWG(5,EL,M) ULN2004A ULN2803AFWG(5,EL,M) ULN2003AP ULN2803AP

典型参数：

产品型号	输出电流（mA）	输出电压（V）	驱动器个数	输出钳位二极管	钳位电流（μA）	输入兼容性	传输延时（ns）	封装/温度(℃)	描述
ULN2003AD	500	50	7	yes	50	CMOS/TTL	250	SOP16L/-20～85	高电压大电流达林顿晶体管阵列
ULN2003ADR	500	50	7	yes	50	CMOS/TTL	250	SOP16L/-20～85	高电压大电流达林顿晶体管阵列
ULN2003AN	500	50	7	yes	50	CMOS/TTL	250	DIP16L/-20～85	高电压大电流达林顿晶体管阵列
