¡¡¡¡Features and Benefits
¡¡¡¡¡ö     Rotary Position Gear Tooth Sensor
¡¡¡¡¡ö     Short Circuit Protection
¡¡¡¡¡ö     On-chip 10 bit A/D Converter
¡¡¡¡¡ö     Self-Adjusting Magnetic Range
¡¡¡¡¡ö     High Speed Operation
¡¡¡¡¡ö     No Chopper Delay
¡¡¡¡¡ö     Zero Speed Detection
¡¡¡¡¡ö     No Rotary Orientation Concerns
¡¡¡¡Applications
¡¡¡¡¡ö     Camshaft Sensor
¡¡¡¡¡ö     Geartooth Sensor
¡¡¡¡¡ö     Linear Encoder
¡¡¡¡¡ö     Rotary Encoder
¡¡¡¡Description

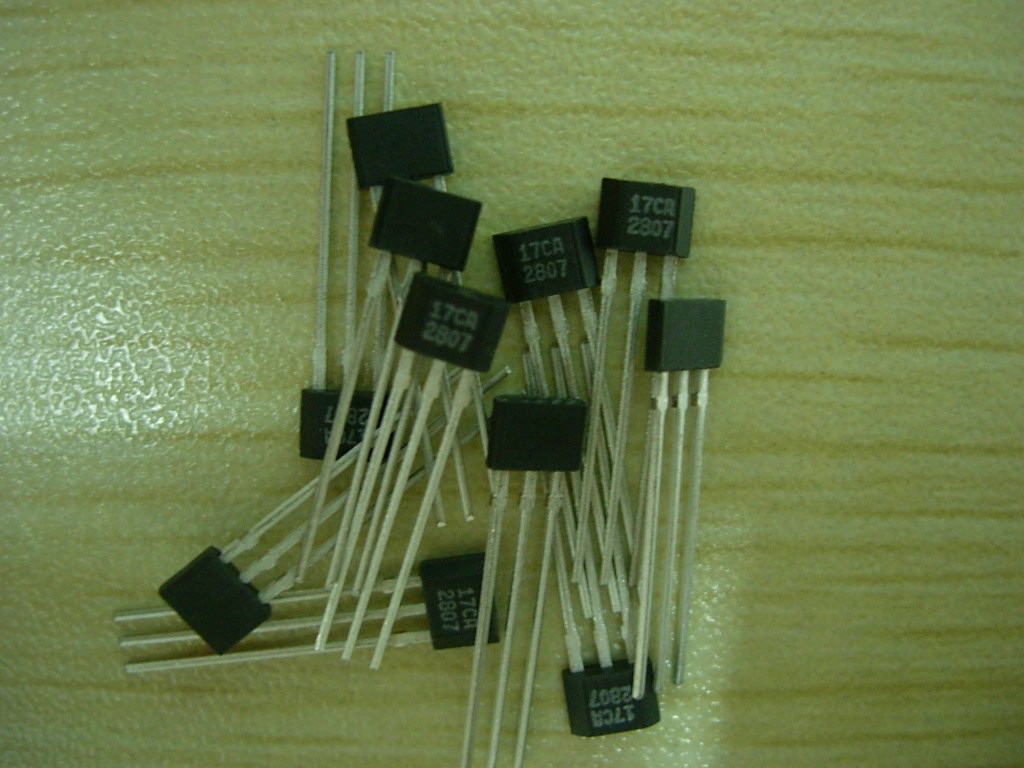

¡¡¡¡The  MLX90217  is  a  self  adjusting  digital  output
¡¡¡¡rotary position gear tooth sensor designed for use
¡¡¡¡in  automotive  camshaft  sensing  as  well  as  other
¡¡¡¡speed  sensing  applications¡£  It  is  designed  to  be
¡¡¡¡used  with  a  bias  magnet  south  facing  the  back
¡¡¡¡£¨non-marked£©  side  of  the  IC¡£  The  device  has  an
¡¡¡¡open  collector  output  which  is  short  circuit
¡¡¡¡The MLX90217 is a sophisticated IC featuring an
¡¡¡¡on-chip  10-bit  A/D  Converter  and  logic  that  acts
¡¡¡¡as a digital sample and hold circuit¡£ A separate 4-
¡¡¡¡bit A/D converter provides a fixed hysteresis¡£ The
¡¡¡¡90217 does not have a chopper delay¡£ The 90217
¡¡¡¡uses a single Hall plate which is immune to rotary
¡¡¡¡alignment  problems¡£  The  bias  magnet  can  be
¡¡¡¡from 50 to 400mT¡£
¡¡¡¡As the signal is sampled£¬ the logic recognizes an
¡¡¡¡increasing  or  decreasing  flux  density¡£  The  output
¡¡¡¡will  turn  on  £¨BOP£©  after  the  flux  has  reached  its
¡¡¡¡peak  and  decreased  by  an  amount  equal  to  the
¡¡¡¡hysteresis¡£ Similarly the output will turn off £¨BOP£©
¡¡¡¡Application Notes
¡¡¡¡Maximum  dynamic  range  is  500  mT¡£  The
¡¡¡¡hysteresis  is  fixed  at  5¡£0  mT¡£  Best  angular
¡¡¡¡accuracy  will  be  obtained  when  the  magnetic
¡¡¡¡circuit  provides  peak  magnetic  flux  at  the  chip
¡¡¡¡near  the  high  end  of  the  linear  range  of  500  mT¡£
¡¡¡¡EMC  protection  using  external  components  are
¡¡¡¡recommended¡£  Two  possibilities  are  shown  on
¡¡¡¡the following page¡£ Normally the South pole faces
¡¡¡¡the  unbranded  side  of  the  device¡£  A  North  pole
¡¡¡¡will  enable  a  test  sequence  used  in  factory
¡¡¡¡testing¡£
¡¡¡¡Unique Features
¡¡¡¡The  output  is  reset  to  the  high  state  at  power  on
¡¡¡¡£¨output  driver  is  off£©  whatever  the  field  is¡£  The
¡¡¡¡output only changes after the first min is detected¡£
¡¡¡¡The  reset  state  holds  no  information  about  the
¡¡¡¡field¡£ If the supply of the chip is raised slowly£¬ the
¡¡¡¡reset state is not stable¡£  This has been observed
¡¡¡¡at 0 field but it should be the same with small and
¡¡¡¡large fields¡£
¡¡¡¡Gear  tooth  sensors  often  need  to  be  adjusted
¡¡¡¡after  the  module  is  assembled  to  align  the
¡¡¡¡magnet  with  differential  Hall  plates  or  orient  with
¡¡¡¡teeth¡£  However  the  MLX90217  is  ¡°self  adjusting¡±
¡¡¡¡over  a  wide  range  of  back  bias  flux  eliminating
¡¡¡¡the  need for any trimming  in  the application¡£ The
¡¡¡¡magnet  may  be  glued  to  the  back  surface  £¨non
¡¡¡¡branded  side£©  of  the  IC  using  a  cyanoacrylate
¡¡¡¡adhesive or suitable epoxy¡£
