Production：
新一代连续型双极开关系列
替代器件特性表
| 器件 | A120x 特性 | ||||||
|---|---|---|---|---|---|---|---|
| BOP | BRP | Hys | |||||
| 原器件 | 替代器件 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 |
| 3134 | A1201 | -40 | 50 | -50 | 40 | 5 | 55 |
| 3133 | A1202 | - | 75 | -75 | - | 30 | - |
| 3132 | A1203 | - | 95 | -95 | - | 30 | - |
| - | A1204 | -100 | 150 | -150 | 100 | 50 | 115 |
功能及优点
- 连续工作
– 快速上电
– 低噪音 - 在整个工作温度范围内稳定工作
- 电池反接保护
- 高可靠性
- 下线工厂编程，具有最佳性能
- 可靠的 EMC 性能
- 高 ESD 保护级别
- 无旁路电容的稳压器稳定性
描述
Allegro A1202 和 A1203 霍尔效应双极开关是广受欢迎的 Allegro A3134、A3133 和 A3132 双极开关产品系列的新一代替代及扩展产品。 A120x 系列 采用 BiCMOS 技术生产，相关连续型器件具有快速通电和低工作噪音的优点。 器件编程在封装之后进行，可消除封装应力引起的偏置，从而确保更高的开关点精确度。 独一无二的霍尔元件几何尺寸以及低偏置放大器有助于减少噪音，并降低通常由器件超模压、温度剧增和热应力引起的残余偏置电压。
A120x 霍尔效应双极开关在单硅片上包含以下元件： 稳压器、霍尔电压发生器、小型信号放大器、施米特触发器和 NMOS 输出晶体管。 集成稳压器允许在 3.8 至 24 V 之间进行工作。扩展板载保护电路使 ±30 V 绝对最大电压额定值成为可能，因而无需添加外部元件就可为汽车和工业电动机整流应用提供超级保护。 该系列中的所有器件除磁性开关点之外无任何差别。

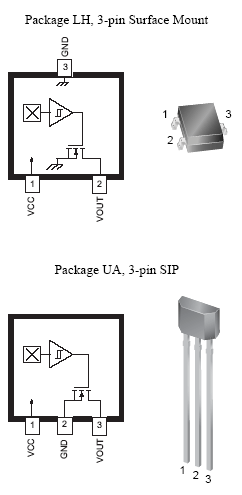

BiCMOS 工艺小巧精致的几何尺寸让这些器件均能以超小型封装形式提供。 现有的封装类型为大多数应用提供磁性最优化的解决方案。 封装 LH 是 SOT23W 微型低厚度表面安装型封装，而封装 UA 是供过孔安装使用的三引脚超小型 SIP。 所有封装均不含铅，引脚框采用 100% 雾锡电镀。

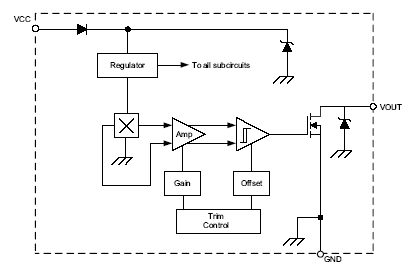

功能方框图
