稳定斩波霍尔效应双极开关
特点
- 稳定斩波
- 较好的温度稳定性
- 极低的开关点漂移
- 对物理应力不灵敏
- 电池反接保护
- 输出短路保护
- 固态可靠性
- 小型尺寸
- 可靠的 EMC 能力
- 高 ESD 保护额定值 (HBM)
描述
A3230 霍尔效应传感器是在各种温度下性能稳定、抗应力的双极开关。 这种传感器是 Allegro® 双极开关系列中最为灵敏的霍尔效应器件，具有环形磁铁感测能力。 Allegro 获得专利的动态偏移取消技术，能利用稳定斩波特性，保证了产品的超强耐高温性能。 这种方法可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。
A3230 将以下元件包含在单硅片上： 稳压器、霍尔发电机、小型信号放大器、稳定斩波特、施密特触发器和具有短路保护功能的开漏输出。 先进的 BiCMOS 晶片加工工艺利用了低电压要求、元件匹配、极低的输入偏移错误和小型元件几何尺寸的优势。
A3230 霍尔效应双极开关在南磁极磁场强度足够的情况下打开，并在北磁极磁场强度足够的情况下关闭。 因为没有定义磁场是减少还是移除的输出状态，要确保器件打开，Allegro 建议您在应用中使用双极磁铁和并设置足够的磁场。

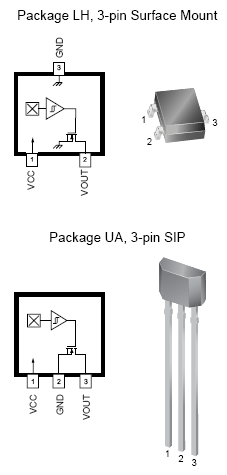

在 E 温度范围中，A3230 的额定工作环境温度为 –40°C 到 85°C，在 L 温度范围中，额定工作环境温度则为 –40°C 到 150°C。 两种 A3230 封装类型能为大多数应用提供磁性优化的解决方案。 封装 LH 是 SOT23W 微型低厚度表面安装封装类型，而封装 UA 是供过孔安装的三引脚超小型 SIP。 每种封装均是无铅版本，且引脚框采用 100% 雾锡电镀。

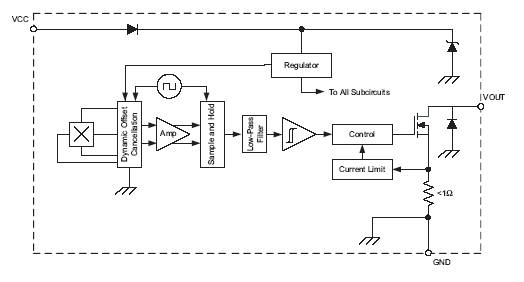

功能方框图
