A3515 和 A3516
可高温条件下工作的成比例线性霍尔效应传感器
这些部件正在生产中，但建议您不要将它们用于新设计（不适用于新设计）。 该类别用来将业务限于目前正在使用该产品的客户。 A1321 和 A1323器件可分别替代 A3515/7 和 A3516/8 器件。 建议这些新器件用于所有新设计。 如果 A1321 或 A1323 器件不符合您的应用'要求，请联系您当地的现场应用工程师或销售支持部门获取代替器件。
特点
- 温度稳定的静态输出电压
- 温度周期性变化后精确的可恢复性
- 输出电压与应用磁场成比例
- 成比例轨对轨输出
- 已改善的灵敏度
- 4.5 伏特 5.5 伏特之间进行操作
- 抗机械应力
- 小型封装尺寸
- 固态可靠性
描述
A3515- 和 A3516- 是灵敏的温度稳定线性霍尔效应传感器，具有改善的偏移特性。 成比例的线性霍尔效应传感器能提供与应用磁场成比例的电压输出，并拥有大约相当于 50% 电源电压的静止输出电压。 这些磁性传感器是在汽车或工业应用这类温度介于 -40°C 和 +150°C.的严苛环境下用于线性和旋转定位感测系统的理想之选。A3515- 的输出灵敏度为 5 mV/G，而 A3516- 的输出灵敏度则为 2.5 mV/G。请参阅"磁特性"表了解完整和个别的器件参数。
每一 BiCMOS 单片电路集成了温度补偿得以改进的霍尔元件电路，以降低霍尔效应、小型信号高损益放大器和轨对轨低阻抗输出级所固有的灵敏度漂移。
独有的动态偏移取消技术，连同内部高频率时钟可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。 该技术生产出的器件具有极端稳定的静止输出电压，可抗机械应力，并且在温度周期性变化后还具有精确的可恢复性。 许多通常和低水平模拟信号有关的问题都可由单个芯片中的霍尔元件和放大器来解决。 输出精度是通过制造过程中内部增益和偏移修正调整来实现的。

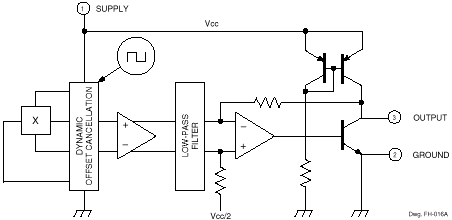

功能方框图
完整型号
| 型号 | 封装类型 | RoHS 符合性 |
部件构成/ RoHS 数据 |
温度 | 评论 | 样品 |
|---|---|---|---|---|---|---|
| A3515XUA-CALIB | 0-铅 DEMO BOARD | -- | -- | -20 °C 至 85 °C | 中断 | |
| A3515EUA | 3-引脚 SIP | 否 | 查看数据 | -40 °C 至 85 °C | 中断 | |
| A3515LUA | 3-引脚 SIP | 否 | 查看数据 | -40 °C 至 150 °C | 中断 | |
| A3516XUA-CALIB | 0-铅 DEMO BOARD | -- | -- | -20 °C 至 85 °C | 中断 | |
| A3516EUA | 3-引脚 SIP | 否 | 查看数据 | -40 °C 至 85 °C | 中断 | |
| A3516LUA | 3-引脚 SIP | 否 | 查看数据 | -40 °C 至 150 °C | 中断 |
