A3977SLPTR-T 原装现货，响拇指公司现货热卖
Description：
print
tel：0755-83031813
email：sumzi@sumzi.com
- Production
- Technology
- Configuration
- Download
Production：

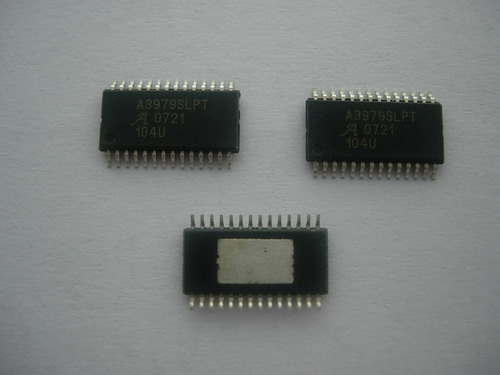

A3979SLP-T 型号
allegro 品牌系列产品A3979SLP-T
A3979SLP-T 批号 06+
A3979SLP-T 数量 大量现货
A3979SLP-T 封装 28-lead TSSOP
A3979SLP-T 包装
A3979SLP-T 备注 原装正品，无铅现货，步进电机驱动IC
A3979SLP-T 技术资料
A3979SLP-T 相关型号
A3979SLP-T 特价热卖
A3979/A3977介绍
A3977/A3979是一种带微步控制的步进电动机驱动器，内置译码器。它能控制双极型步进电机工作在整步、半柴米油盐、四分之一步、八分之一步及十六分之一（仅A3979）状态，额定输出电压35V，电流±2.5A。有一个固定关断时间的电流调节器，可以控制慢速、快速或混合衰减模式。
译码器是易于控制的关键。每次给步进电机一个脉冲信号，电机就会动作一步（整步，半步，四分之一步，八分之一步还是十六分之一步取决于两个逻辑输入）。不需要相序表，高频控制线，及复杂的编程。
同步整泫电路可减少PWM控制的功耗。
内部保掮 电路包括带滞后的热关断、欠电压锁定（UVLO）和交叉电流保护。不需要专门的电源时序。
特点：
◆ ±2.5A，35V额定输出
◆ 低导通电阻RDS（ON）输出
◆ 自动电流衰减模式检测/选择
◆ 3V-5.5V逻辑输入电压范围
◆ 慢速、快速、及混合衰减模式
◆ 同步整流减少功耗
◆ 内置UVLO及热兴断保护电路
◆ 交叉电流保护
原理图见产品规格书
相关型号列表：
|
直流电刷及双极步进电动机驱动器
| |||||||||
|
型号 |
输出电压范围 |
输出电流 |
桥接器数量 |
输出 |
接口 |
逻辑电源电压范围 |
电动机类型 |
封装 |
主要特点 |
|
A3950 |
8 V 至 36 V |
2.8 A |
单路全桥式 |
DMOS |
并行 |
内部产生 |
直流电刷 |
eTSSOP-16、QFN-16 |
OCP、故障输出、休眠、内部产生的逻辑电源 |
|
A3953 |
Vcc 至 50 V |
1.3 A |
单路全桥式 |
双极 |
并行 |
3 V 至 5.5 V |
直流电刷 |
DIP-16、SOIC-16 |
休眠、快/慢衰减、制动、Satlington®灌电流输出、PWM |
|
A3959 |
9.5 V 至 50 V |
3 A |
单路全桥式 |
DMOS |
并行 |
4.5 V 至 5.5 V |
直流电刷 |
DIP-24、SOIC-24、eTSSOP-28 |
慢/快/混合衰减、SR、休眠、制动、PWM |
|
A3964 |
5 V 至 30 V |
800 mA |
双路全桥式 |
双极 |
并行 |
4.75 V 至 5.25 V |
步进 |
DIP-24、SOIC-24 |
2.5 V 参考电压、PWM |
|
A3966 |
Vcc 至 30 V |
650 mA |
双路全桥式 |
双极 |
并行 |
4.75 V 至 5.5 V |
步进 |
DIP-16、SOIC-16 |
全、半、Satlington®灌电流输出、PWM |
|
A3969 |
5 V 至 30 V |
650 mA |
双路全桥式 |
双极 |
并行 |
3 V 至 3.6 V |
步进 |
QFN-28 |
全、半、Satlington®灌电流输出、PWM |
|
A3977 |
8 V 至 35 V |
2.5 A |
双路全桥式 |
DMOS |
并行（转换器） |
3 V 至 5.5 V |
微步（最高可达 8 步进/全步进） |
PLCC-44、eTSSOP-28 |
双线（步进/方向）界面、MD、休眠、SR、PWM |
|
A3982 |
8 V 至 35 V |
1.5 A |
双路全桥式 |
DMOS |
并行（转换器） |
3 V 至 5.5 V |
步进（全/半步进） |
SOIC-24 |
双线（步进/方向）界面、MD、休眠、SR、PWM、2 A 峰值 |
|
A3983 |
8 V 至 35 V |
1.5 A |
双路全桥式 |
DMOS |
并行 |
3 V 至 5.5 V |
微步（最高可达 8 步进/全步进） |
eTSSOP-24 |
双线（步进/方向）界面、MD、休眠、SR、PWM、2.5 A 峰值 |
|
A3984 |
8 V 至 35 V |
1.5 A |
双路全桥式 |
DMOS |
并行 |
3 V 至 5.5 V |
微步（最高可达 16 步进/全步进） |
eTSSOP-24 |
双线（步进/方向）界面、MD、休眠、SR、PWM、2.5 A 峰值 |
|
A3985 |
12 V 至 50 V |
不适用 |
外置双路全桥式 |
N 通道 MOSFET 驱动器 |
串行 |
3 V 至 5.5 V |
微步（最高可达 32 步进/全步进） |
TSSOP-38 |
串行接口、休眠、6 位线性 DAC、PWM、SR、MD |
|
A3986 |
12 V 至 50 V |
不适用 |
外置双路全桥式 |
N 通道 MOSFET 驱动器 |
并行（转换器） |
3 V 至 5.5 V |
微步（最高可达 16 步进/全步进） |
TSSOP-38 |
双线（步进/方向）界面、休眠、DAC、PWM、SR、MD |
|
A3987 |
8 V 至 50 V |
1.5 A |
双路全桥式 |
DMOS |
并行（转换器） |
3 V 至 5.5 V |
微步（最高可达 16 步进/全步进） |
eTSSOP-24 |
双线（步进/方向）界面、MD、休眠、SR、PWM、OCP |
|
A3988 |
8 V 至 36 V |
1.2 A |
四路全桥式 |
DMOS |
并行 |
3 V 至 5.5 V |
微步（最高可达 4 步进/全步进） |
QFN-36、eLQFP-48 |
2 位 DAC、MD、PWM、嵌入式（非管脚对管脚），可用于两个 L6218 (A2916) |
|
A3989 |
8 V 至 36 V |
1.2 A （步进）， |
三路全桥式 |
DMOS |
并行 |
3 V 至 5.5 V |
微步及直流电刷（最高可达 4 步进/全步进） |
QFN-36 |
2 位 DAC、MD、PWM、嵌入式（非管脚对管脚，可用于两个 L6218 (A2916)）、制动、快/慢衰减 |
|
2.4 A （直流） | |||||||||
|
A3992 |
15 V 至 50 V |
1.5 A |
双路全桥式 |
DMOS |
串行 |
4.5 V 至 5.5 V |
微步（最高可达 32 步进/全步进） |
DIP-24、eTSSOP-24 |
6 位 DAC、MD、SPI、SR、休眠、PWM、OCP |
|
A3901 |
2.5 V 至 5.5 V |
400 mA |
双路全桥式 |
MOSFET |
并行 |
内部产生 |
步进或直流电刷 |
DFN-10 |
全、半、制动、休眠、3×3×0.75 mm DFN |
|
A3903 |
2.5 V 至 5.5 V |
500 mA |
单路全桥式 |
MOSFET |
并行 |
内部产生 |
直流电刷 |
DFN-8 |
正转、反转、制动、待机、线性电压控制、2.0 × 2.0 × 0.55 mm DFN |
|
A3904 |
2.4 V 至 5.5 V |
127 mA |
语音线圈驱动器 |
MOSFET |
I2C |
1.8 V 至 5.5 V |
语音线圈 |
DFN-8、晶片、WLCSP |
8 位 DAC, 500 µA 分辨率，小型封装，休眠 |
|
A3995 |
8 V 至 36 V |
2.4 A |
双路全桥式 |
DMOS |
并行 |
3 V 至 5.5 V |
直流电刷 |
QFN-36 |
制动、快/慢衰减、SR、PWM |
|
A4983 |
8 V 至 35 V |
1.5 A |
双路全桥式 |
DMOS |
并行（转换器） |
3 V 至 5.5 V |
微步（最高可达 16 步进/全步进） |
QFN-28 |
双线（步进/方向）界面、MD、休眠、SR、PWM、2 A 峰值 |
