A6275
8 位串行输入、恒流锁存型 LED 驱动器
特点
- 至 90 毫安恒流输出
- 欠压锁定
- 低功率 CMOS 逻辑电路和锁存
- 高数据输入速率
- 引脚与 TB62705CP 兼容
描述
A6275EA 和 A6275ELW 是专门设计用于 LED 显示应用。 每个 BiCMOS 器件包含 8 位 CMOS 移位寄存器、随附的数据锁存和八个 NPN 恒流灌电流驱动器。 除包装类型及容许的包装功率耗散外，这两种器件是相同的。
CMOS 移位寄存器和锁存允许与基于微处理器系统直接相连。 使用一个 5 伏特逻辑电路电源，典型的串行数据输入速率可达到 20 兆赫。 LED 驱动器电流取决于用户选择的单电阻器。 CMOS 串行数据输出允许需要附加驱动线路的应用的级联连接。 对于位间隔消隐，可使用有效的高输入来禁用所有输出驱动器。 类似的 150 毫安输出器件包括 A6277EA 和 A6277ELW，类似 16 位器件包括 A6276EA 和 A6276ELW。

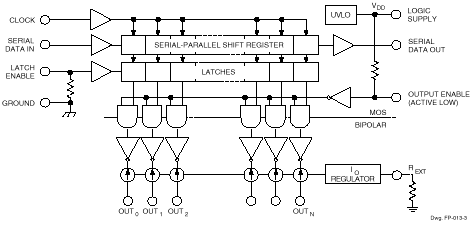

功能方框图
完整型号
| 型号 | 封装类型 | RoHS 符合性 |
温度 | |||
|---|---|---|---|---|---|---|
| A6275SLW-T | 16-铅 SOIC | 是 | -20 °C 至 85 °C | |||
| A6275SLWTR-T | 16-铅 SOIC | 是 | -20 °C 至 85 °C | |||
| A6275EA-T | 16-引脚 DIP | 是 | -40 °C 至 85 °C | |||
| A6275ELW-T | 16-铅 SOIC | 是 | -40 °C 至 85 °C | |||
| A6275ELWTR-T | 16-铅 SOIC | 是 | -40 °C 至 85 °C |
