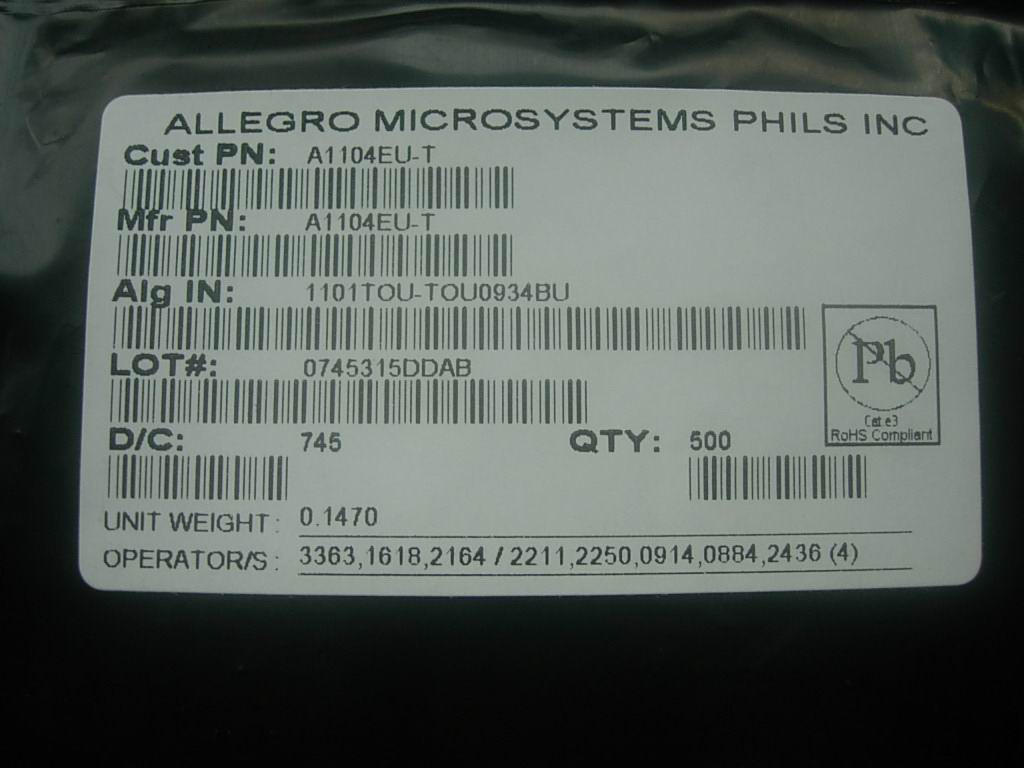

单极开关A1104EU-T 霍尔传感器 原装现货
Description：
print
tel：0755-83031813
email：sumzi@sumzi.com
- Production
- Technology
- Configuration
- Download
Production：
单极霍尔效应开关：A1104EU-T技术资料
A1104.pdf
用于无触点开关，汽车点火器，刹车电路，位置、转速检测与控制，安全报警装置，纺织控制系统……
描述
Allegro® A1101-A1104 和 A1106 霍尔效应开关是广受欢迎的 Allegro 312x 和 314x 系列单极开关的新一代替代产品。 A110x 系列 采用 BiCMOS 技术生产，相关器件具有快速上电和低工作噪音的优点。 器件编程在封装之后进行，可消除封装应力引起的偏移，从而确保更高的开关点精确度。 独一无二的霍尔元件几何尺寸以及低偏移放大器有助于减少噪音，并降低通常由器件超模压、温度剧增和热应力引起的残余偏移电压。
A1101-A1104 和 A1106 霍尔效应开关在单硅片里包含以下元件： 稳压器、霍尔电压发生器、小信号放大器、施米特触发器和 NMOS 输出晶体管。 集成稳压器允许在 3.8 至 24 伏特之间进行工作。扩展板载保护电路使 ±30 伏特绝对最大电压额定值成为可能，因而无需添加外部元件就可为汽车和工业电动机整流应用提供超级保护。 该系列中的所有器件除磁性开关点水平之外无任何差别。
BiCMOS 工艺小巧精致的几何尺寸让这些器件均能以超小型封装形式提供。 现有的封装类型为大多数应用提供磁性最优化的解决方案。 封装 LH 是 SOT23W 微型低厚度表面安装型封装，而封装 UA 是供过孔安装使用的三引脚超小型 SIP。 所有封装均不含铅，引脚框采用 100% 雾锡电镀。
替代器件特性表
| 器件 | A110x 特性 | ||||||
|---|---|---|---|---|---|---|---|
| BOP | BRP | Hys | |||||
| 原器件 | 替代器件 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 |
| 3141 | A1101 | 30 | 175 | 10 | 145 | 20 | 80 |
| 3142 | A1102 | 115 | 245 | 60 | 190 | 30 | 80 |
| 3143 | A1103 | 205 | 355 | 150 | 300 | 30 | 80 |
| 3144 | A1104 | 35 | 450 | 25 | 430 | 20 | - |
| 3121 | A1106 | 260 | 430 | 160 | 330 | 70 | 140 |

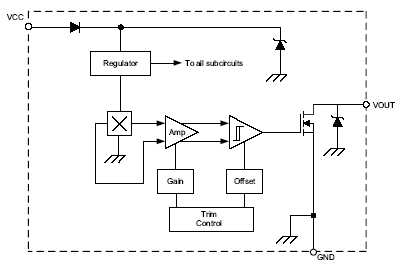

功能方框图
