| 带数字磁环开关的LED手电筒驱动PCBA(Low/High/Middle/SOS,3.0V~5.5V) | ||||||||||
| 我们是从事设计，制造，贸易手电筒（带霍尔传感器）、手电筒控制电路板（带霍尔传感器），手电筒方案，同时根据您的需求功能，可提供定制产品。 |
||||||||||
| 型号：XMZ-1 | ||||||||||

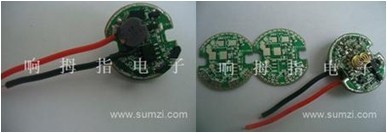

| LED手电筒驱动PCBA图片： |  |
|||||||||
| 产品详细介绍 | ||||||||||
| 序号 | 功 能 | 参 数 说 明 | 备 注 | |||||||
| 1 | 发光体： | CREE R2/Q5/R5/P7等 | 1W-11.8W | |||||||
| 2 | 最大输出： | 240-700流明 | 同时也可根据客户要求设计 | |||||||
| 3 | 电路使用进口MCU支持电压 | 3.3V-15V | ||||||||
| 4 | LED驱动采用电感降压恒流方式 | 350mA-2800mA、带LED保护 | ||||||||
| 5 | 电路转换效率 | 90% | ||||||||
| 6 | 低电压提示功能 | 在电池电压低于3.0V-3.3v时，LED自动闪烁提示 | ||||||||
| 7 | 软件编程处理瞬间电流输出 | 防止上电或者打开电源总开关时产生瞬间导通，造成LED闪烁 | ||||||||
| 8 | PCBA直径 | 22.0mm | ||||||||
| 9 | 厚度 | 1.0mm | ||||||||
| 10 | 开关 | 采用最新磁控开关（霍尔传感器），更方便、高档功能转换。 | ||||||||
| 11 | 五档功能选择 | 使用MCU+霍尔管控制五档功能选择，180度快速转动反应选择各功能 | ||||||||
| 12 | Standby（待机）档 | 代表待机关闭档，Standby档仅用于紧急关闭电筒或处于待命状态,在此档位下,手电会消耗少量电流用于维持电筒内微型处理器和磁感应器的运作。顾此，在长时间不使用电筒时，请使用筒尾开关闭手电。 | ||||||||
| 13 | SOS（闪电+暴闪）档 | 代表闪电+爆闪档 | ||||||||
| 14 | Low（低亮度）档 | 代表低亮档 | ||||||||
| 15 | Mid（中亮度）档 | 代表中亮档 | ||||||||
| 16 | Hig（高亮度）档 | 代表高亮档 | ||||||||
| 使用电池和时间 | ||||||||||
| 序号 | 各档位使用电池 | 使用时间 | 同时也可根据客户要求设计 | |||||||
| 高亮度档 | ||||||||||
| 1 | 使用三节7号 | 240流明2.5小时 | ||||||||
| 2 | 使用一节16340（650mAH） | 240流明1小时 | ||||||||
| 3 | 使用一节18650 (3000mAhH) | 240流明3小时 | ||||||||
| 中亮度档 | ||||||||||
| 1 | 使用三节7号 | 100流明6小时 | ||||||||
| 2 | 使用一节16340（650mAH） | 100流明3小时 | ||||||||
| 3 | 使用一节18650 (3000mAhH) | 100流明8小时 | ||||||||
| 低亮度档 | ||||||||||
| 1 | 使用三节7号 | 30流明15小时 | ||||||||
| 2 | 使用一节16340（650mAH） | 30流明10小时 | ||||||||
| 3 | 使用一节18650 (3000mAhH) | 30流明25小时 | ||||||||
| SOS档 | ||||||||||
| 1 | 使用三节7号 | 100流明6小时 | ||||||||
| 2 | 使用一节16340（650mAH） | 100流明3小时 | ||||||||
| 3 | 使用一节18650 (3000mAhH) | 100流明8小时 | ||||||||
| 待机档 | ||||||||||
| 1 | 使用三节7号 | 300小时 | ||||||||
| 2 | 使用一节16340（650mAH） | 300小时 | ||||||||
| 3 | 使用一节18650 (3000mAhH) | 1000小时 |
|
|||||||
|
|
||||||||||
