ACS754/ACS755均由ACS758替代，电路常问道的问题如下，如需跟多交流欢迎来电：0755-83298733/18938044669
1.ACS758系列的各成员有什么不同？
区别在于每个版本输出的敏感度(mV / A)，和工作温度范围，工作温度与最大电流范围相关。
2.ACS758系列的CB封装的使用与CA的使用有什么不同？
外部的封装和引脚相同。然而CB封装的引脚框具有更大的穿透霍尔传感的截面空间。所以，相比之下，CB封装的导体只有100µΩ的阻值，而CA封装的阻值130µω。另外，CB封装的核心是由复膜铁组成，在高温下具有更高的饱和度，CA封装的内部核心是铁素体。
3.ACS758系列是否都能感应到DC和AC 两种电流？
是的，ACS758系列使用的是能够感应直流和交流两种电流的霍尔传感技术。参数显示，ACS758的典型带宽是120 kHz。频率大于120 kHz 的AC电流输出，可能会出现相位滞后和振幅衰减。瞬态电流信号，响应时间约是4 µs 。
4.有什么方式可以调整ACS758的增益吗？
没有，ACS758的灵敏度和0安培（静止）的电压水平在出厂时已编程(ACS758应用单电源2.5V起供电，输出需搬到2.5V-4.5V)。
5.ACS758小电流的该怎么解决?
目前解决ACS758系列的电流传感IC电路是有限的，由噪声地板的装置输出信号。

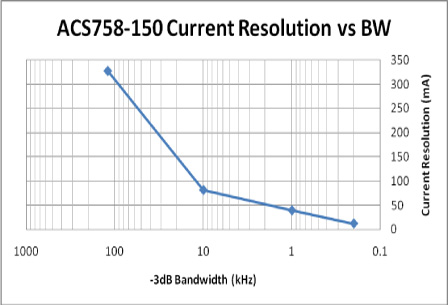

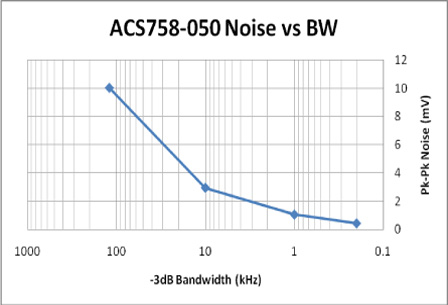

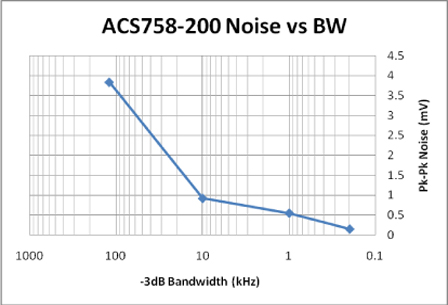

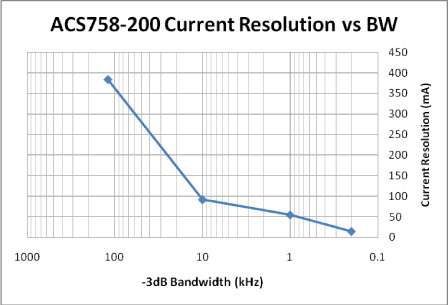

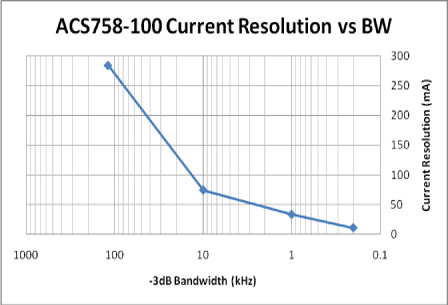

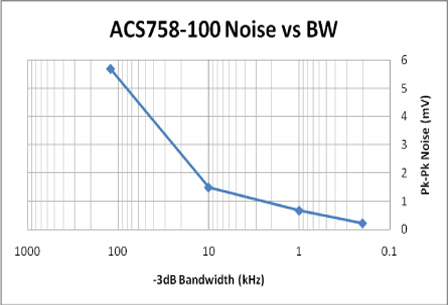

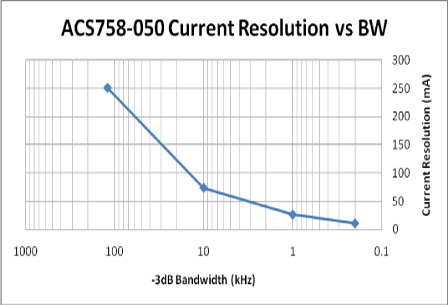

表1列出了噪音,因此目前的解决方式,在不同的带宽。完成一个简单滤波、一阶RC滤波器。值得注意的是,数字相关图2到5,它提供了一个更好的了解设备输出的方式,可以通过过滤达到。
|
Table 1. ACS758 Noise Level and Current Resolution versus Bandwidth | ||||
|
Device |
Bandwidth -3 dB |
Noise |
Current Resolution | |
|
(mA) |
(% of full scale) | |||
|
ACS758-200B |
120 |
3.84 |
384 |
0.192 |
|
10 |
0.92 |
92 |
0.046 | |
|
1 |
0.55 |
55 |
0.028 | |
|
0.2 |
0.15 |
15 |
0.008 | |
|
ACS758-150B |
120 |
4.36 |
328 |
0.219 |
|
10 |
1.08 |
81 |
0.046 | |
|
1 |
0.52 |
39 |
0.026 | |
|
0.2 |
0.16 |
12 |
0.008 | |
|
ACS758-100B |
120 |
5.69 |
285 |
0.285 |
|
10 |
1.49 |
75 |
0.075 | |
|
1 |
0.67 |
34 |
0.034 | |
|
0.2 |
0.22 |
11 |
0.011 | |
|
ACS758-50B |
120 |
10.03 |
251 |
0.502 |
|
10 |
2.95 |
74 |
0.148 | |
|
1 |
1.05 |
26 |
0.053 | |
|
0.2 |
0.43 |
11 |
0.022 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
