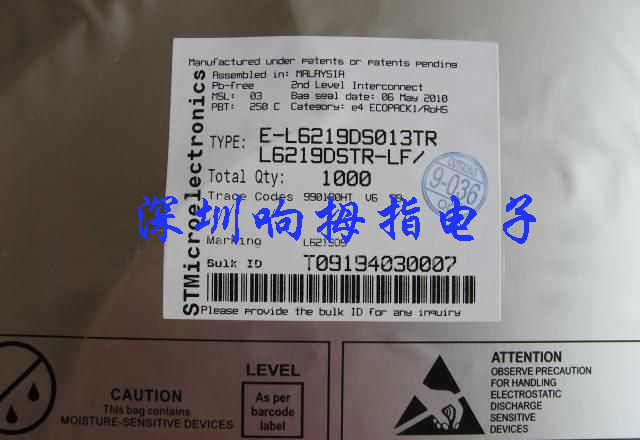

双全桥PWM电机驱动器L6219DS013TR,全新原装进口
Description：
print
tel：0755-83031813
email：sumzi@sumzi.com
- Production
- Technology
- Configuration
- Download
Production：
品 牌 ST
封 装 SOP24
批 号 2010+
所属类别 IC
简要说明 PMIC - 电机和风扇控制器，驱动器
应用:直流电机驱动器，步进电机驱动器
输出数 2/1
电流-输出:±750mA
电压-负载:10 V ~ 46 V
电源电压:4.75 V ~ 5.25 V
工作温度:-20°C ~ 85°C
安装类型:表面贴装
封装/外壳:24-SOIC（7.5mm 宽）
包装:带卷 (TR)
L6219DS 应用范围如;于税控机,打印机,扫描仪,激光雕刻机等。 机顶盒、LCD、TV、LCDM、数码相机.PDA、GPS充电路由器、MP3、MP4、电脑周边、电源产品车载等
L6219DS
L6219DS.pdf特性：
750mA持续输出电流
45V持续输出电压
内部钳位二极管
内部PWM电流控制
低输出饱和电压
内部热关断电路
L6219DS特征
可与信贷L6219DS
七五○毫安连续输出电流
45 V输出电压受伤
内部钳位二极管
内部PWM电流控制
低输出饱和电压
内部热关断电路
类似双PBL3717，UC3770
L6219DS描述
在L6219DS电机驱动器设计用于驱动一个双极步进电机绕组或双向同时控制两个直流电机。这两种桥有能力维持45 V和包括内部的脉宽调制（PWM）的输出电流七百五十〇毫安控制。的输出进行了优化的低输出饱和电压下降（低于1.8伏总源加汇500毫安）。
对于PWM电流控制，最大输出电流取决于用户选择的是一个参考电压和感应电阻。两个逻辑电平输入选择为0，33，67或100％的最高输出电流限制。阿相输入每个桥梁负载电流方向决定。
桥梁既包括地面打击危害感应瞬态保护和反激二极管。内部产生的延误，防止交叉过电流时，开关电流方向。特别电排序并不是必需的。热保护电路禁用的产出，如果芯片温度超过安全工作范围。
该L6219DS是供应24引脚表面贴装封装。它的蝙蝠建设提供尽可能小的建设最大包功耗。该器件也可在操作特殊订单从-40 ° C至+85 ° C或至+105 ° C阿无铅版本（100％雾锡引脚框）也可用。
