RS485收发器SN65LBC184中文资料
SN65LBC184.pdf中文资料
功能及特点描述
SN75LBC和SN65LBC184是SN5176行业标准范围内的差分数据线收发器,内置高能量瞬变噪声保护装置.这种设计特点显著提高了抵抗数据同步传输电缆上的瞬变噪声的可靠性,这种可靠性超过了多数现有器件。采用这类电路可提供可靠的低成本的直连不带绝缘变压器数据线接口,不需要任何外部元件。
SN75LBC184和SN65LBC184能承受峰值为400W 典型值的过压瞬变,从IEC 61000-4-5发出的传统结合波conventional combination wave 模拟过压瞬变和单向浪涌.这个单向浪涌由转变switching 和二级雷电瞬变中的过压所导致,由独立的电压和电流上升和下降时间定义的双指数biexponential 函数模拟结合波标准1.2µs/50µs的结合.波形如图1所示,且在图15中有测试描述在包括工业处理控制的电噪声干扰应用环境中。
该器件也有针对的共用线路party-line 数据总线的附加特点.差分驱动器设计集成了由转换率控制slew-ratecontrolled的输出端足可以250 kbps的速率传送数据转换率控制比之不受控制,可允许更长的无终止电缆运转和来自主干线的更长的短截线长度以及更快的电压转变速度独有的接收器,设计可在输入端处于漂浮开路时提供高电平输出失效保护.SN75LBC184和SN65184接收器也包括一个高输入电阻,该电阻等效于1/4单位的负载,允许在总线上挂接最多128个类似器件。
SN75LBC184的工作温度为0°C至70°C
SN65LBC184的工作温度为–40°C至85°C.

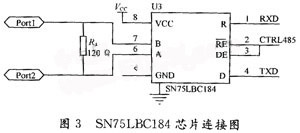

SN65LBC184应用电路
