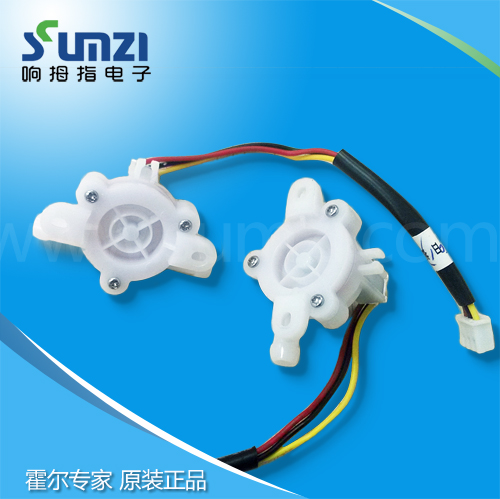

叶轮式流量计 SUM-Z08
Description：
print
tel：0755-83031813
email：sumzi@sumzi.com
- Production
- Technology
- Configuration
- Download
Production：
介绍：
水流转子组件主要由涡轮开关壳、磁性转子、制动环组成。使用水流开关方式时，其性能优于机械式压差盘结构，且尺寸明显缩小。当水流通过涡轮开关壳，推动磁性转子旋转，不同磁极靠近霍尔元件时霍尔元件导通，离开时霍尔元件断开。由此，可测量出转子转速。
根据实测的水流量、转子转速和输出信号(电压)的曲线，便可确定出热水器的启动水压，以及启动水压相对应的启动水流量与转子的启动转速。由控制，便可实现当转子转速大于启动转速时热水器启动工作；在转速小于启动转速时，热水器停止工作。这样热水器启动水压一般设定在0．01 MPa，启动水流量为3～5 L／min(需满足热水器标准对最高温升的限制。
另外，由于水在永磁材料磁场切割下，变成磁化水，水中的含氧量增加，使人洗浴后感觉清爽。制动环的作用是停水时，制止高速旋转的磁性转子转动，终止脉冲信号输出。控制器接收不到脉冲信号，立即控制燃气比例阀关阀，切断气源，防止干烧。
产品参数：
|
产品型号 |
SUM-Z08 |
产品名称 |
水流量传感器 |
|
额定电压 |
DC=5V |
检验标准 |
GB/T2828逐批 |
|
耐水压 |
≤0.35MPA |
工作电压范围 |
5-24V |
|
绝缘电阻 |
＞100MΩ |
流量范围 |
10-120L/H |
|
流量脉冲特性 |
F=21Q±10% Q=L/MIN |
输出脉冲高电平 |
＞4.7V |
|
输出脉冲低电平 |
＜0.5V |
输出脉冲占空比 |
50%±10% |
|
本体材质 |
PBT |
应用范围：
该产品主要应用于家用电器（如纯水机、饮水机、开饮机、加湿器、除湿机、电热水器、空调设备、家庭自来水直饮系统等）、工业设备（如空油压机、冷风机、排水器、润滑油系统）、园艺设备、医疗器材、美容美发器材、水族养殖和工业净水、污水处理系统、自动门控系统等行业。依据不同客户，不同环境的特殊需求，产品均有多种尺寸，多种材质可选，亦可接受定制。
