【产品名称】TL431

【产品类别】可调分流基准芯片

【产品规格】DIP

【生产厂家】TI CJ ON ....

【产品用途】可调分流基准芯片TL431的特性及其在一些功能电路中的应用。
关键词可调分流基准恒流恒压 PWM 开关电源

描述：

TL431精密可调基准电源有如下特点：稳压值从2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。
典型应用电路如下：
1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。但在连接容性负载时，应特别注意CL的取值，以免自激。

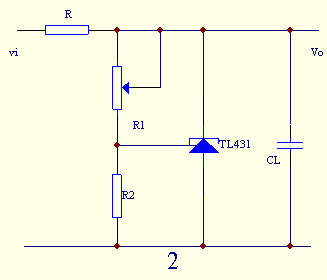

2：可调稳压电源（附图2）Vo可在2.5~36V之间调节。V0=Vref(1+R1/R2)(Vref=2.5v),由于承受电压与（Vi -Vo）有关，因此压差很大时，R的功耗随之增加。使用时注意。

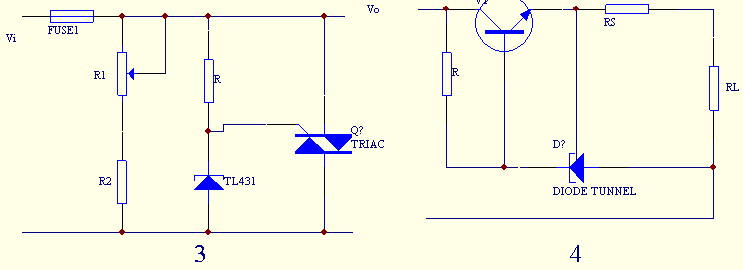

3：过电压保护电路（附图3）当Vi超过一定电压时，TL431触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。V保护点=（1+R1/R2）Vref.

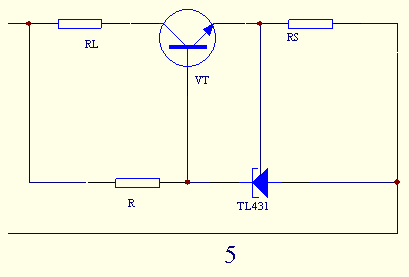

4：恒流源电路（附图4----拉电流负载）（附图5---灌电流负载）恒流值与Vref和外加电阻有关，功率晶体管选用时要考虑余量。该恒流源如与稳压线路配接，可做电流限制器用。
这是一张缩略图，点击可放大。
按住CTRL，滚动鼠标滚轮可自由缩放

5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。当Vi<Vref,Vo=V+,当Vi>Vref时，Vo=2V由于TL431内阻小，因而输入输出波形跟踪良好。

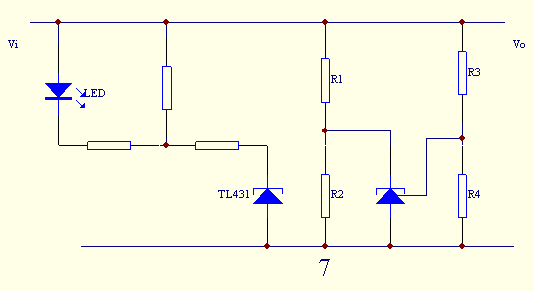

6：电压监视器（附图7）利用TL431的转移特性，组成实用电压监视器。当电压处于上下限电压之间，LED电量，上下限电压分别为（1+R1/R2）Vref和（1+R3/R4）Vref
