当前位置：供应监控电路IC MAX813LCPA 芯片 全新原装 价格 优惠
发布时间：2009-04-09 浏览：4378次
【产品名称】MAX813LCPA
【产品类别】 集成电路
【产品用途】监控电路
【产品用途】监控电路
【产品封装】8 Plastic DIP
【生产厂家】MAXIM
【生产厂家】MAXIM
【产品包装】
【产品批号】 06+ROHS（环保 无铅）
【产品价格】 欢迎来电洽谈！
【技术参数】
MAX813LCPA.pdf (点击可下载PDF技术资料)
MAX813LCPA.pdf (点击可下载PDF技术资料)【产品说明】
ABSOLUTE MAXIMUM RATINGS
Terminal Voltage (with respect to GND)
VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0.3V to 6.0V
All Other Inputs (Note 1) . . . . . . . . . . . . . . . -0.3V to (VCC + 0.3V)
Input Current
VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20mA
GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 20mA
Output Current (all outputs) . . . . . . . . . . . . . . . . . . . . . . . . . 20mA
Continuous Power Dissipation
Plastic DIP (derate 9.09mW/°C above +70°C) . . . . . . . 727mW
VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0.3V to 6.0V
All Other Inputs (Note 1) . . . . . . . . . . . . . . . -0.3V to (VCC + 0.3V)
Input Current
VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20mA
GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 20mA
Output Current (all outputs) . . . . . . . . . . . . . . . . . . . . . . . . . 20mA
Continuous Power Dissipation
Plastic DIP (derate 9.09mW/°C above +70°C) . . . . . . . 727mW
SO (derate 5.88mW/°C above +70°C) . . . . . . . . . . . . . . . 471mW
μMAX (derate 4.10mW/°C above +70°C) . . . . . . . . . . . . 330mW
CERDIP (derate 8.00mW/°C above +70°C) . . . . . . . . . . 640mW
Operating Temperature Ranges
MAX70_C__, MAX813LC__ . . . . . . . . . . . . . . . . . . . . 0°C to +70°C
MAX70_E__, MAX813LE__ . . . . . . . . . . . . . . . . . . . -40°C to +85°C
MAX70_MJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -55°C to +125°C
Storage Temperature Range . . . . . . . . . . . . . . . . -65°C to +160°C
Lead Temperature (soldering, 10sec) . . . . . . . . . . . . . . . . +300°C
μMAX (derate 4.10mW/°C above +70°C) . . . . . . . . . . . . 330mW
CERDIP (derate 8.00mW/°C above +70°C) . . . . . . . . . . 640mW
Operating Temperature Ranges
MAX70_C__, MAX813LC__ . . . . . . . . . . . . . . . . . . . . 0°C to +70°C
MAX70_E__, MAX813LE__ . . . . . . . . . . . . . . . . . . . -40°C to +85°C
MAX70_MJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -55°C to +125°C
Storage Temperature Range . . . . . . . . . . . . . . . . -65°C to +160°C
Lead Temperature (soldering, 10sec) . . . . . . . . . . . . . . . . +300°C

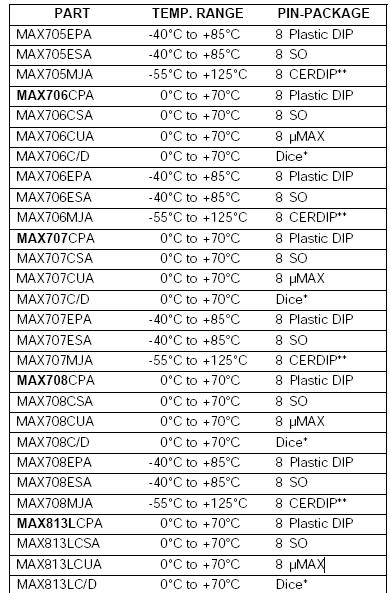

__Ordering Information (continued)
