模拟霍尔位置传感器
SS490系列 /线性输出
特点：
●体积小巧（0.16x0.118″）低功耗—典型 7mA在 5VDC
●电源沉或源线性输出
●内含激光修正的薄膜电阻提供精确的灵敏度和温暖度补偿
●工作温度范围 -40~+150
●可反应于正的或负的磁场
●方块霍尔传感元件提供稳定的输出
● Rail-to-Rail性能可提供更有效的信号以达到更高精度
订货指南
VS=5.0V, TA=-40至 +150℃（除非另外标明）
SS495 系列传感器的输出与电源电压成比率变化关系，并与磁场强度成正比。
新的霍尔电路提供增强的温度稳定性和灵敏度。激光修正的薄膜电阻提供高精度（零点 ±3%，灵
内部电路结构图
敏度 ±3%）以下和温度补偿减小零点和增益温飘，方块霍尔芯片把影响输出的机械和热应力效应减少到最小程度，正的灵敏度温度系数（0.02%/ .C典型值）有助于补偿低成本磁钢负的温度系数。Rail-to-Rail（全电压范围）性能可提供更有用的信号以达到高的精度。
注意：
订购袋装包装产品时（塑料袋）也许引脚不是完全平直，如对引脚平直度有严格要求，请订购线带式卷带包装。
指标 SS495A标准 SS495A1高精度 SS495A2＊基本型
供电电压（ VDC） 4.5-10.5 4.5-10.5 4.5-10.5
供电电流 @25℃（mA） 典型值最大值 7.0 8.7 7.0 8.7 7.0 8.7
输出类型（电流沉源） 比率变化 比率变化 比率变化
输出电流（ mA）典型电流源最小电流源最小电流沉最小电流沉 Vs>4.5V Vs> 4.5V Vs >4.5V Vs >5.0V 1.5 1.0 0.6 1.0 1.5 1.0 0.6 1.0 1.5 1.0 0.6 1.0
磁特性 @25℃，5VDC
磁场范围 典型值 高斯： -670 ~ +670(-67~ +67mT)
最小值 高斯： -600 ~ +600(-60~ +67mT)
输出电压范围 典型值 0.2 ~ (Vs-0.2)
最小值 0.4 ~ (Vs-0.4)
零点电压（输出 @0高斯，伏） 2.500±0.075 2.5±0.100
灵敏度（mV/G） 3.125±0.125 3.125±0.094 3.125±0.156
线性误差（ %量程） 典型值 -1.0%
最大值 -1.5%
温度误差零点漂移（ %/℃）灵敏度漂移（%/℃） ≥ 25°C(最大值) <25°C(最大值) ±0.06% -0.01, +0.05 0.0, +0.06 ±0.04% -0.02, +0.06 0.0, +0.06 ±0.07% -0.02, +0.06 -0.01, +0.07
*散装，每包 1000个表面安装型：加后缀 S如：SS495A-S线带包装 T1型：加后缀 T1线带包装 P型（表面安装）：加后缀 SP MilliTesla=Guassx10-1
Honeywell/Commercial Switch&Sensor 霍尼韦尔商业开关与传感器
模拟霍尔位置传感器
SS490系列 /线性输出

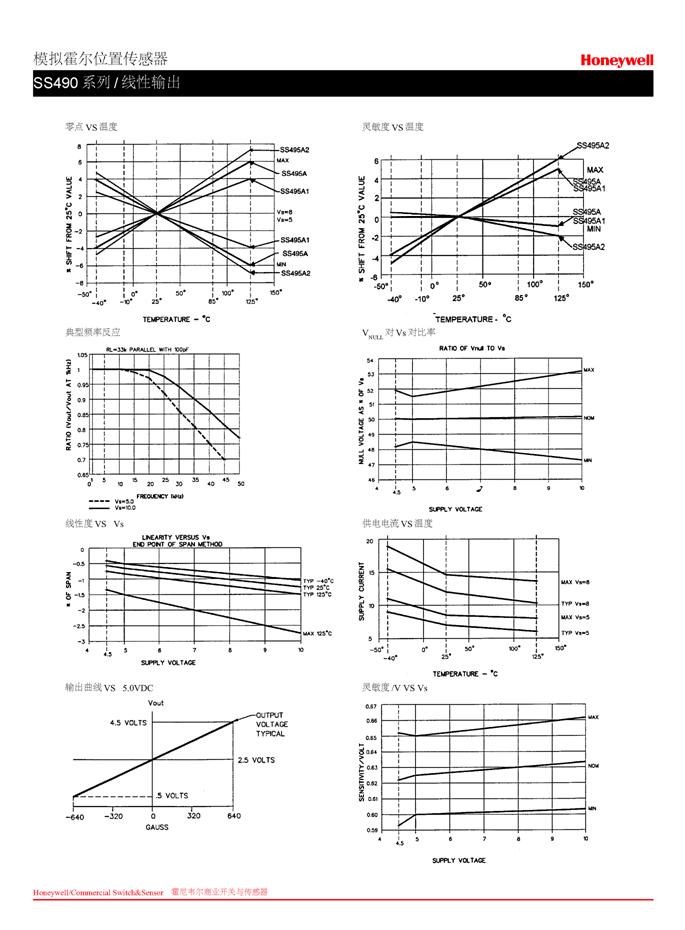

零点 VS温度 灵敏度 VS温度
Honeywell/Commercial Switch&Sensor 霍尼韦尔商业开关与传感器
模拟霍尔位置传感器
SS490系列 /线性输出

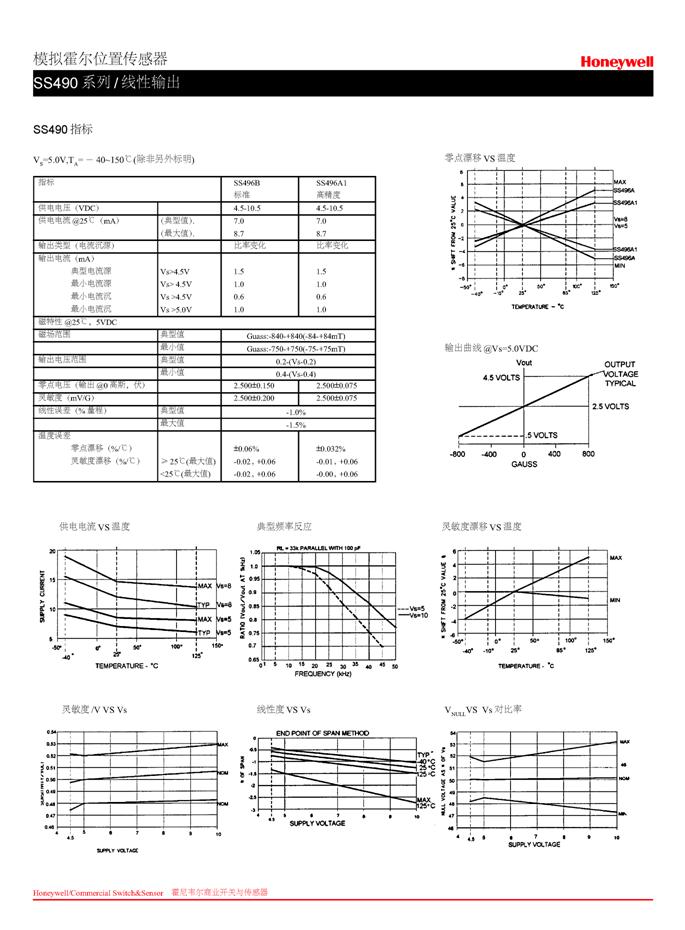

SS490指标
V=5.0V,T=－40~150℃(除非另外标明)零点漂移 VS温度
SA
指标 SS496B标准 SS496A1高精度
供电电压（ VDC） 4.5-10.5 4.5-10.5
供电电流 @25℃（mA） （典型值） .（最大值） . 7.0 8.7 7.0 8.7
输出类型（电流沉源） 比率变化 比率变化
输出电流（ mA）典型电流源最小电流源最小电流沉最小电流沉 Vs>4.5V Vs> 4.5V Vs >4.5V Vs >5.0V 1.5 1.0 0.6 1.0 1.5 1.0 0.6 1.0
磁特性 @25℃，5VDC
磁场范围 典型值 Guass:-840-+840(-84-+84mT)
最小值 Guass:-750-+750(-75-+75mT)
输出电压范围 典型值 0.2-(Vs-0.2)
最小值 0.4-(Vs-0.4)
零点电压（输出 @0高斯，伏） 2.500±0.150 2.500±0.075
灵敏度（mV/G） 2.500±0.200 2.500±0.075
线性误差（ %量程） 典型值 -1.0%
最大值 -1.5%
温度误差零点漂移（ %/℃）灵敏度漂移（%/℃） ≥ 25℃(最大值) <25℃(最大值) ±0.06% -0.02，+0.06 -0.02，+0.06 ±0.032% -0.01，+0.06 -0.00，+0.06
输出曲线 @Vs=5.0VDC
供电电流 VS温度典型频率反应 灵敏度漂移 VS温度
灵敏度 /V VS Vs 线性度 VS VsVVS Vs对比率
NULL
Honeywell/Commercial Switch&Sensor 霍尼韦尔商业开关与传感器
模拟霍尔位置传感器
SS490系列 /线性输出
安装尺寸（仅供参考）
传感器封装
可选表面封装形式
Honeywell/Commercial Switch&Sensor 霍尼韦尔商业开关与传感器
