当前位置：PHILIPS LPC2141 单片32位ARM微控制器 正品货源 开心价
发布时间：2009-04-10 浏览：4521次
LPC2142 详细介绍
LPC2142 型号PHILIPS品牌系列产品 LPC2142
LPC2142 批号 06+ROHS
LPC2142 数量 1000
LPC2142 封装 LQFP-64
LPC2142 备注 原装正品
LPC2142 PDF技术资料
特性
16/32位ARM7 TDMI-S微控制器，超小LQFP64封装。 8kB～40kB的片内静态RAM和32kB～512kB的片内Flash程序存储器。
128位宽度接口/加速器可实现高达60 MHz工作频率。 通过片内boot装载程序实现在系统编程/在应用编程(ISP/IAP)。单个Flash扇区或整片擦除时间为400ms。256字节编程时间为1ms。 EmbeddedICE RT和嵌入式跟踪接口通过片内RealMonitor提供实时调试和高速跟踪指令的执行。 USB 2.0全速设备控制器具有2kB的终端RAM。此外，LPC2146/8提供8kB的片内RAM，可通过DMA访问USB。 1个或2个(LPC2141/2 vs. LPC2144/6/8)10位ADC转换器，提供总共6/14路模拟输入，每个通道的转换时间低至2.44us。 1个10位的DAC转换器，可产生不同的模拟输出。 2个32位定时器/外部事件计数器(带4路捕获和4路比较通道)、PWM单元(6路输出)和看门狗。 低功耗实时时钟(RTC)具有独立的电源和特定的32kHz时钟输入。 多个串行接口，包括2个UART(16C550)、2个高速I2C总线(400 kbit/s)、SPI和具有缓冲作用和数据长度可变功能的SSP。 向量中断控制器(VIC)。可配置优先级和向量地址。 小型的LQFP64封装上包含多达45个通用I/O口(可承受5V电压)。 多达9个边沿或电平触发的外部中断管脚。 通过一个可编程的片内PLL(100us的设置时间)可实现最大为60MHz的 CPU操作频率。 片内集成振荡器与外部晶体的操作频率范围为1～30 MHz，与外部振荡器的操作频率范围高达50MHz。 低功耗模式：空闲和掉电。 可通过个别使能/禁止外围功能和外围时钟分频来优化额外功耗。 通过外部中断，USB，掉电检测(BOD)或实时时钟(RTC)将处理器从掉电模式中唤醒。 单电源，具有上电复位(POR)和掉电检测(BOD)电路：－CPU操作电压范围：3.0V～3.6V (3.3V±10%)，I/O口可承受5V的电压。 应用

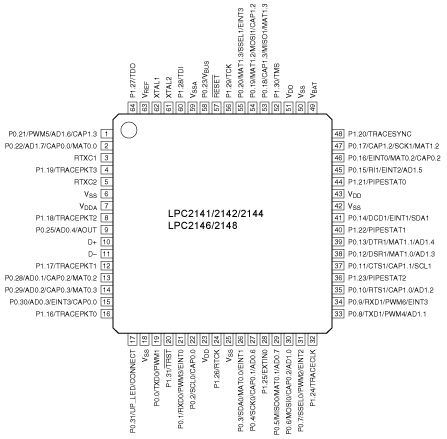

工业控制 医疗系统 访问控制 POS机 通信网关 嵌入式软modem 一般性应用管脚图
详细信息
|
型 号 |
Flash存储器 |
封 装 |
工作温度 |
备注 | |
|
Flash |
RAM | ||||
| LPC2141FBD64 |
32kB |
8kB |
LQFP64 |
-40～+85℃ |
- |
| LPC2142FBD64 |
64kB |
16kB |
LQFP64 |
-40～+85℃ |
- |
| LPC2144FBD64 |
128kB |
16kB |
LQFP64 |
-40～+85℃ |
带完整modem接口的UART1 |
| LPC2146FBD64 |
256kB |
32kB+8kB 与USB DMA共用 |
LQFP64 |
-40～+85℃ |
带完整modem接口的UART1 |
| LPC2148FBD64 |
512kB |
32kB+8kB 与USB DMA共用 |
LQFP64 |
-40～+85℃ |
带完整modem接口的UART1 |
