当前位置：凌力尔特热插拔控制器LTC4222保护双路电源

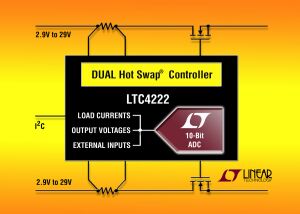

凌力尔特公司(Linear Technology Corporation)推出双路热插拔(Hot Swap)控制器LTC4222，用于保护具有多个范围为2.9V至29V的负载电源电压的电路板。当一个电路板插入一个背板时，浪涌电流可能大到足够在负载电源上产生一个干扰，从而引起总线上其它电路板失灵。LTC4222通过控制外部N沟道MOSFET以在加电时限制浪涌电流，可实现从一个带电的两电源背板安全地把电路板插入和拔出。一个I2C接口和10位ADC允许用户查询诸如板卡电流、电压或故障状态等重要信息，并利用该信息确定电源分配网络是否处于正常状态和一致性。这个信息可用来决定一个板卡的功耗、检查电源是否正常工作或执行其它板卡诊断功能。双通道、宽工作电压范围、集成式I2C/ADC和众多功能使LTC4222成为今天新的高可用性系统的实用解决方案。
LTC4222适合于众多电子断路器、计算机/服务器和平台管理应用。在启动时，用电流折返、软启动和dI/dt限制方法安全地控制浪涌电流。5%准确的断路器门限最大限度地减少功率损耗和电源需求的过度设计。负载电流用电流检测电阻两端检测的电压来监视，并通过相应地调节MOSFET栅-源电压来控制，无需外部栅极组件。CONFIG引脚允许独立或同时控制两个通道，从而为用户提供了根据其应用需要来配置热插拔操作的最大灵活性。每个通道具备独立的电流折返和可配置GPIO引脚，以确保向负载提供正常合理的输出电压，并指示是否保持电源良好状态。也提供了独立的使能、过压和欠压比较器。同时，提供一个I2C接口来读ADC寄存器，且允许主器件轮询LTC4222并决定故障是否已经发生。LTC4222的集成度实现了预防性的维护能力，迄今为止，这在传统的数字电源管理系统热插拔部件上是没有具备的。
性能概要
·允许安全插入带电背板
·10位ADC监视电流和电压
·I2C/SMBus接口
·宽工作电压范围：2.9V至29V
·di/dt控制的软启动
·外部N沟道MOSFET的高端驱动
·无需外部栅极电容器
·输入过压/欠压保护
·在发生故障之后可以选择锁断或自动重试
·故障之后向主机发出警报信号
·采用32引线(5mm×5mm)QFN和36引线SSOP封装
LTC4222提供了商用和工业温度版本，分别支持0℃至70℃和-40℃至85℃的工作温度范围。可以订购LTC4222的紧凑型32引脚5mm×5mm QFN封装或36引线SSOP封装版本，这两种封装都符合RoHS要求。
