步进电机的结构
目前，我国使用的步进电机多为反应式步进电机。在反应式步进电机中，有轴向分相和径向分相两种，如表5--1所述。

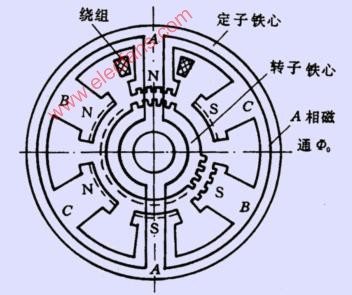

图5--2是一典型的单定子、径向分相、反应式伺服步进电机的结构原理图。它与普通电机一样，分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。定子铁心由电工钢片叠压而成，其形状如图中所示。定子绕组是绕置在定子铁心6个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。图5--2所示的步进电机可构成三相控制绕组，故也称三相步进电机。若任一相绕组通电，便形成一组定子磁极，其方向即图中所示的NS极。在定子的每个磁极上，即定子铁心上的每个齿上又开了5个小齿，齿槽等宽，齿间夹角为9°，转子上没有绕组，只有均匀分布的40个小齿，齿槽也是等宽的，齿间夹角也是9°，与磁极上的小齿一致。此外，三相定子磁极上的小齿在空间位置上依次错开1/3齿距，如图5--3所示。当A相磁极上的小齿与转子上的小齿对齐时，B相磁极上的齿刚好超前(或滞后)转子齿1/3齿距角，C相磁极齿超前(或滞后)转子齿2/3齿距角。
图5-2 单定子径向分相反应式伺服
步进电机结构原理图
图 5-3 步进电机的齿距

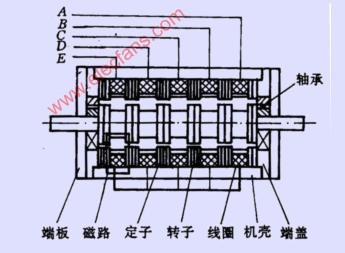

图5--4是一个五定子、轴向分相、反应式伺服步进电机的结构原理图。从图中可以看出，步进电机的定子和转子在轴向分为五段，每一段都形成独立的一相定子铁心、定子绕组和转子，图5--5所示的是其中的一段。各段定子铁心形如内齿轮，由硅钢片叠成。转子形如外齿轮，也由硅钢片制成。各段定子上的齿在圆周方向均匀分布，彼此之间错开1/5齿距，其转子齿彼此不错位。当设置在定子铁心环形槽内的定子绕组通电时，形成一相环形绕组，构成图中所示的磁力线。除上面介绍的两种形式的反应式步进电机之外，常见的步进电机还有永磁式步进电机和永磁反应式步进电机，它们的结构虽不相同，但工作原理相同。
图5-4五定子径向分相反应式伺服
