ES1220LSO 锁存霍尔IC
简要描述：
ES1220是一款基于BCD技术的双极锁存型霍尔效应传感器，器件内部集成了反向保护电路、电压调节器、带动态偏置补偿系统的霍尔传感器、施密特触发器和一个带电流钳位功能的开漏极输出驱动。
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
ES1220是一款基于BCD技术的双极锁存型霍尔效应传感器，器件内部集成了反向保护电路、电压调节器、带动态偏置补偿系统的霍尔传感器、施密特触发器和一个带电流钳位功能的开漏极输出驱动。
这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。除了以下“应用”中列出的应用外，这款传感器还有很多其他应用。它的设计、参数及性能被优化为最适合用在5V-12V直流无刷电机的换相应用中。
因为ES1220的宽工作电压、宽泛的温度选择范围及高可靠性，使得它非常适合用于汽车、工业以及消费行业中。
这款IC有贴片型的SOT封装和可以直接插入的单排直插TO-92扁平型封装，这两款封装都符合RoHS标准。
技术规格：
|
标题 |
文件类型 |
语言 |
格式 |
|
ES1220锁存型霍尔效应传感器 |
数据表 |
英语 |
|
特性：
- 宽工作电压范围：2.8V~24V
- 高磁灵敏度
- 内置45V电源反向保护
- 45V高耐压
- 优越的温度稳定性
- 带电流钳位的开漏输出驱动
- ESD 4KV
应用：汽车、消费、工业；固态开关；直流无刷电机换向；速度检测；线性位置检测；角位置检测；流量检测

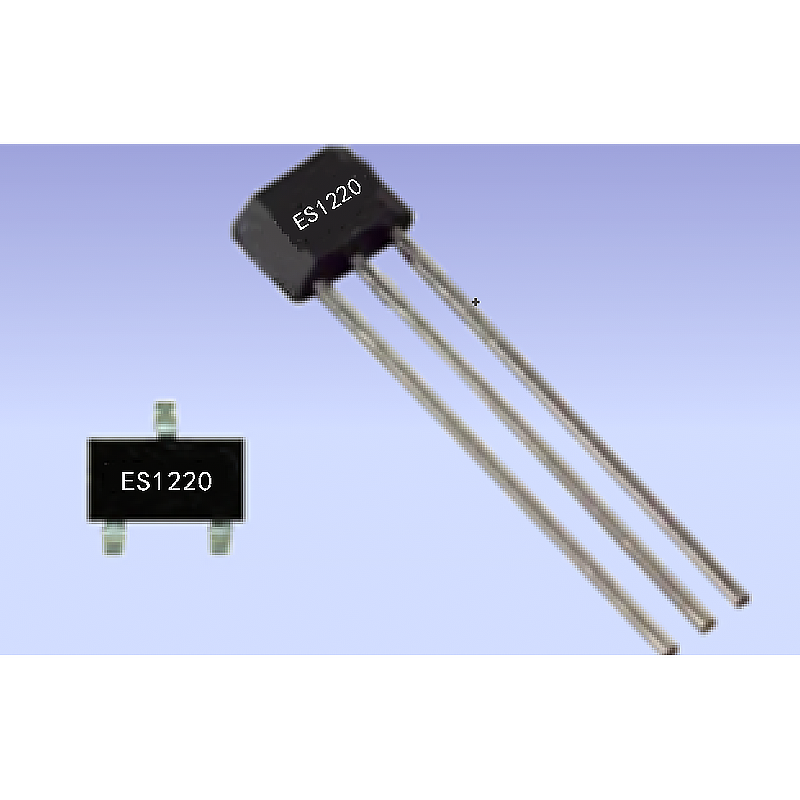

封装：SOT23封装、TO92封装
