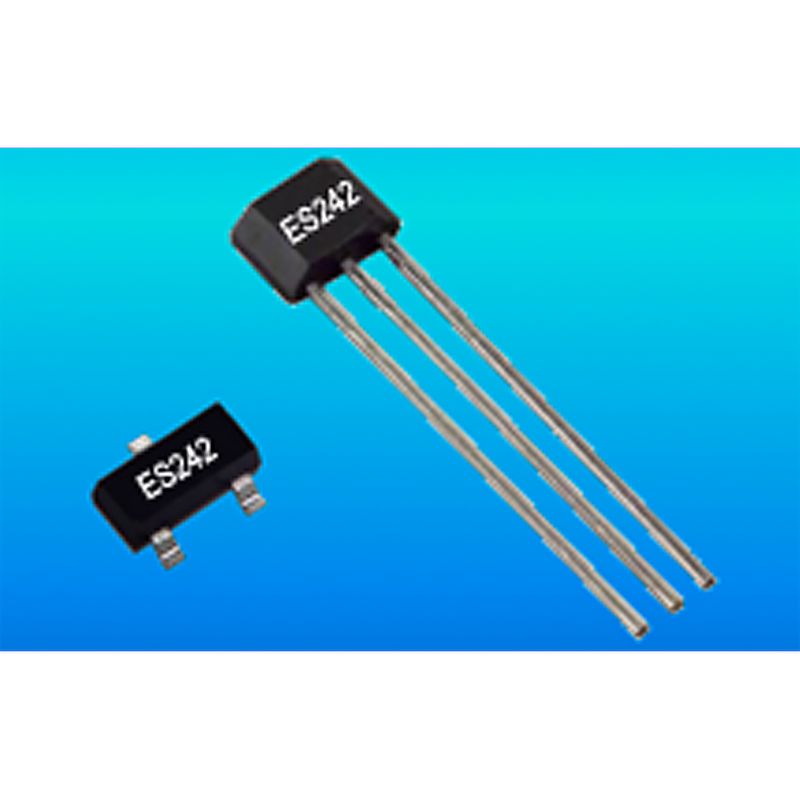

ES242TSO 低功耗锁存型霍尔IC

简要描述:

ES242是一款基于混合信号CMOS技术的霍尔效应传感器,这款IC采用了先进的斩波稳定技术,因而能够提供准确而稳定的磁开关点。

打印当前页

免费咨询:0755-83031813

发邮件给我们:sumzi@sumzi.com

分享到:

产品概述:



ES242是一款基于混合信号CMOS技术的霍尔效应传感器,这款IC采用了先进的斩波稳定技术,因而能够提供准确而稳定的磁开关点。

在电路设计上,ES242提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源,同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式;同样通过这个机制,芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值,则输出晶体管被驱动并转变成与之相对应的状态。而在“休眠”周期中,输出晶体管被锁定在其先前的状态下。在电池供电应用中,这种设计对于延长工作寿命提供了最好支持。

垂直于霍尔传感器的南极磁场超过工作点时,ES242输出晶体管转变为低电平(输出导通),导通后输出电压是VDS。当北极磁场高于释放点BRP时,输出晶体管截止(输出高电平)。磁场工作点与释放点之间的差距为器件的磁滞(BHYS)。内置磁滞防止了在转换点附近的输出振荡,而且即使在外部机械振动和电器噪声的情况下也能得到清晰的输出转换。

技术规格:



标题

文件类型

语言

格式

ES242低功耗锁存型霍尔效应传感器

  数据表

中文





特性:

-            CMOS霍尔集成电路工艺

-            双极输出CMOS多用锁存器

-            固态开关,可靠性比簧片开关高

-            工作电压低至2.5V

-            CMOS逆向输出(无上拉电阻)

-            高灵敏度直接簧片开关的替代应用



应用:固态开关;磁电转换开关;低占空比替代簧片管的磁接近传感



封装:TSOT23、TO92封装
