霍尔IC

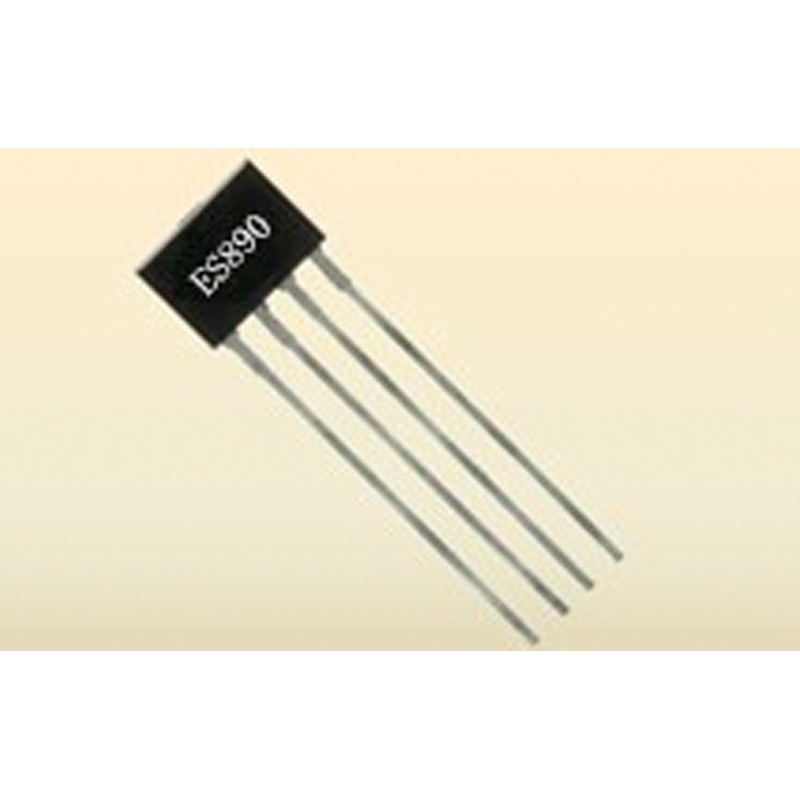

ES890VK 双相霍尔马达驱动IC

简要描述:

双相霍尔马达驱动—大电流输出电路,2.6-20V

打印当前页

免费咨询:0755-83031813

发邮件给我们:sumzi@sumzi.com

分享到:

产品概述:



ES890集成霍尔传感器和输出驱动电路,主要应用于直流风扇和电机中。

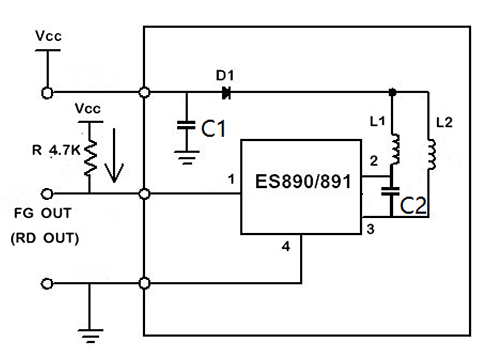

该霍尔IC基于先进的CMOS工艺,内部集成了霍尔效应传感器、动态偏移校正、施密特触发器、信号放大处理电路和功能强大的输出驱动器,能输出1200mA的峰值电流。芯片专为驱动大风扇设计,并且设备经过优化后,启动电压很低。管脚1脚兼有频率发生器和旋转检测的功能。开漏输出的方式也便于设备与外部电路连接。

ES890集成了一个开漏输出的综合转速表,它会跟随霍尔信号的变化而变化以此来检测频率。ES891集成了一个开漏输出的旋转检测,它时时检测着马达的旋转情况,当输出信号为低电平时,旋转正常,反之,就会报警提示马达旋转异常。

技术规格:



标题

文件类型

语言

格式

ES890双相霍尔马达驱动霍尔效应传感器IC

  数据表

中文





特性:

-            峰值输出电流高达1200mA

-            低启动电压

-            低输出电阻

-            内置输出保护,钳位二极管

-            内建阻转保护和自启动电路

-            综合转速表(ES890)或报警(ES891)信号输出保护



应用:直流无刷电机、风扇;个人电脑、服务器、笔记本电脑散热风扇电路;电源散热风扇电路



封装:TO94封装
