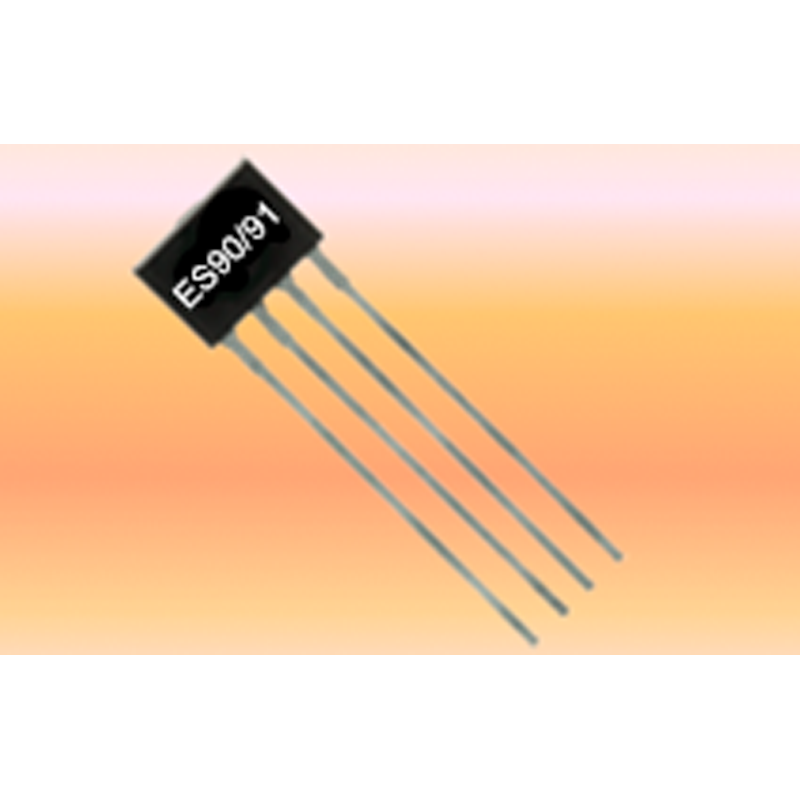

ES91 CMOS霍尔智能马达驱动IC
简要描述：
ES91基于高压CMOS工艺基础内部主要包括集成霍尔板、运算放大器、比较器、内部振荡器、数字控制逻辑、集成驱动功率管以及偏置电路和保护电路等。
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
ES91基于高压CMOS工艺基础内部主要包括集成霍尔板、运算放大器、比较器、内部振荡器、数字控制逻辑、集成驱动功率管以及偏置电路和保护电路等。器件在工作时霍尔板感应外界磁场，产生霍尔电压信号，经过斩波运算放大器的放大以及比较器产生一随霍尔信号的变化而变化的方波驱动信号，经过逻辑控制部分最终控制驱动功率管开关。
此款霍尔芯片集成了欠压保护、阻转保护、阻转自启动以及输出功率管钳位保护等功能。而转速频率检测或者转速检测报警（FG/RD）端口采用开漏输出结构使得该芯片比较方便的和外部接口比如硬件控制器或者超级I/O接口直接相连。
技术规格：
|
标题 |
文件类型 |
语言 |
格式 |
|
ES91 CMOS霍尔智能马达驱动电路IC |
数据表 |
中文 |
|
特性：
- 高灵敏度霍尔感应
- 阻转保护以及自启动
- 内部集成功率管
- 内建输出钳位保护二极管
- 内建计数功能（ES90）或报警（ES91）信号输出
应用：直流无刷风扇；直流无刷电机
封装：TO94封装
