什么是纸电容器？
简要描述：
纸电容器是电容器的基本类型之一。通常，在电容器中，导电材料由电介质隔开。基于用作电介质的变体，形成不同类型的电容器。这种电容器的结构类似于其他电容器，例如塑料电容器。
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
纸电容器是电容器的基本类型之一。通常，在电容器中，导电材料由电介质隔开。基于用作电介质的变体，形成不同类型的电容器。这种电容器的结构类似于其他电容器，例如塑料电容器。其他电容器和这个电容器之间的唯一区别是选择的电介质是纸质的。纸电容又称固定电容，其中纸用作电介质，它以电场的形式储存能量。这种电容器在电源线频率下以1nF至1uF的电容值使用，它存储固定数量的电荷。这些电容器倾向于存储固定数量的电荷值，因此这些电容器归类为固定类型的电容器。为了照顾或保护电介质免受环境影响，将其浸入蜡或油中。
1、纸电容值
纸电容器的电容以法拉第为单位测量。这种电容器的电容范围从0.001到2.000微法到2000V的高压范围。在这个电容器的开始，纸被用作两个铝片之间的电介质但现在塑料等其他材料也被用来代替纸。该电容器在300皮法到4微法的范围内很容易买到，工作电压为600伏。

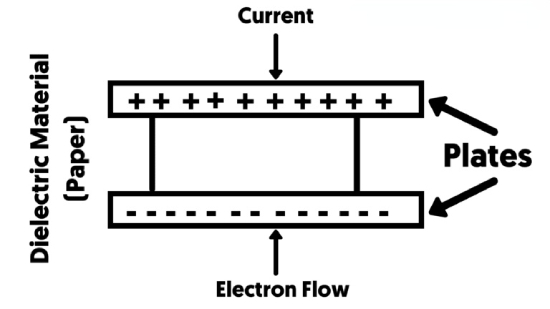

2、纸电容器的工作原理
纸质电容器由两块金属板组成，纸被用作它们之间的介电材料。其中有正负极板，当向该极板施加电荷时，正极板被吸引到一侧，而负电荷被吸引到另一极板。这种电能以电场的形式存储，该收集的电能通过电容器放电来使用。这些范围从500pF到50nF。这会产生高泄漏电流。
3、纸电容器的结构
纸电容器的制造分为两种：纸片电容器、金属化纸电容器。
3.1 纸片电容器
这种电容器的结构需要两张铝片和一张纸，纸张完全用蜡覆盖，以保护它免受室外露天的影响。纸电容器是一种固定电容器，它以固定的电荷电容值存储固定量的电荷，纸张的铝板放置在用作电介质的纸张之间。而铝充当电极。纸是一种非常差的电导体，不允许电流在铝片之间通过。允许电场通过它，充当电流的屏障。纸片和铝片被旋转成圆柱形。整个圆柱体涂有蜡或塑料树脂，以保护其免受外部空气湿度的影响，并从两片铝片的末端引出两根导线。

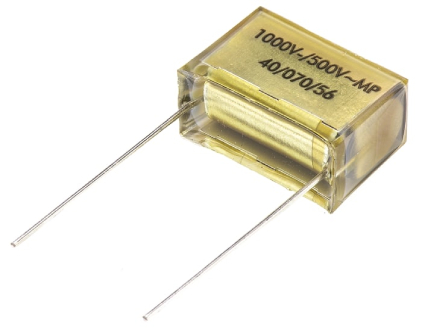

3.2 金属化纸电容器
在这种纸质电容器中，纸上涂有一层薄薄的锌或铝，并以圆柱体的形式旋转。整个气缸完全涂有蜡，以保护其免受外部环境中的灰尘和湿气的影响，金属纸电极和纸充当电介质。由于化学作用，这种涂有锌的电容器很容易被破坏，这就是为什么铝被广泛用于制造这种电容器的原因。纸片电容和金属纸电容相比，金属纸电容的尺寸更小。这是因为与包裹在纸片电容器中的铝相比，它具有非常薄的铝层。
4、纸电容器的应用
在电气和电子电路中。
在高电压和大电流应用中
用作传感器来测量空气湿度、燃油液位和机械应力。
车载音响系统用于根据需要为放大器增加额外的功率。
用于电子噪声过滤、信号耦合和去耦系统、遥感。
阻断电源调节系统中的直流信号并允许交流信号通过。
用于信号处理系统，例如扬声器、动态随机存取存储器(DRAM)、调谐电路、无线电接收器和模拟均衡器。
