主动下拉的 A6812 20 位串行输入锁存源极驱动器
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
主动下拉的 A6812
DABiC-IV 20 位串行输入锁存源极驱动器
拉的 A6812
DABiC-IV 20 位串行输入锁存源极驱动器
特点
- 受控的输出上升速率
- 高速数据存储
- 60 伏特最小输出破坏
- 高数据输入速率
- PNP 主动下拉
- 低输出饱和电压
- 低功率 CMOS 逻辑电路和锁存
- 经改进可替换 TL5812-、UCN5812- 和 UCQ5812-
描述
A6812- 器件结合 20 位 CMOS 移位寄存器、随附数据锁存和控制电路与双极源极输出和 PNP 主动下拉于一体。设计主要用于驱动真空萤光显示，该 60 伏特和 -40 毫安的输出额定值允许这些器件用于许多其它外围功率驱动器应用。A6812- 提供增强的数据输入速率（与之前的 UCN/UCQ5812-F 相比）和受控的输出上升速率。
CMOS 移位寄存器和锁存允许与基于微处理器系统直接相连。使用3.3 伏特或 5 伏特逻辑电路电源，典型的串行数据输入速率可达到 33 兆赫。CMOS 串行数据输出允许在需要附加驱动线路的应用中使用级联连接。类似器件包括 A6810-（10 位)、A6811- （12 位）和 A6818-（32 位）。
A6812- 输出源极驱动器为 NPN 达林顿，可使电流高至 40 毫安。受控输出上升速率可减少电磁噪音，这在包含电信和/或微处理器的系统和符合政府尾气排放规定中十分重要。对于位间隔消隐，可使用高输入来禁用所有输出驱动器及开启所有灌电流驱动器。PNP 主动下拉将汲入至少 2.5 毫安的电流。

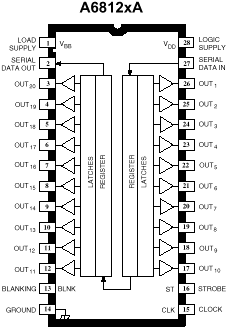

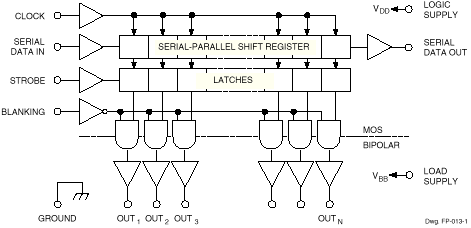

功能方框图
| A6812SEPTR | 28-lead PLCC | 否 | -20 °C to 85 °C | ||||
| A6812SEPTR-T | 28-lead PLCC | 是 | -20 °C to 85 °C | ||||
| A6812SLWTR-T | 28-lead SOIC | 是 | -20 °C to 85 °C | ||||
| A6812EEPTR | 28-lead PLCC | 否 | -40 °C to 85 °C | ||||
| A6812EEPTR-T | 28-lead PLCC | 是 | -40 °C to 85 °C | ||||
| A6812ELWTR-T | 28-lead SOIC | 是 | -40 °C to 85 °C | ||||
| A6812KLWTR-T | 28-lead SOIC | 是 | -40 °C to 125 °C |
