TC7600FNG 家电用三相DC无刷马达无传感器正弦波控制器IC
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
TC7600FNG 家电用三相DC无刷马达无传感器正弦波控制器IC
- 用低振动、低噪音控制马达。
- 采用向量控制实现高效率
- 通过无位置传感器，就能够正弦波电流驱动。
- 通过马达专用化实现低成本。
这里向大家介绍TC7600FNG产品，这是广泛用于空调等家电设备领域的控制风扇用控制IC的新产品，以无位置传感器实现了正弦波电流驱动。
封装非常小巧(SSOP30)，在很小的空间也可以搭载。

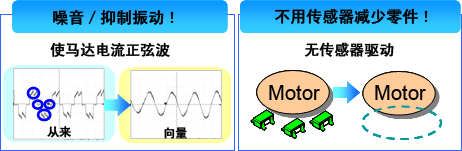

向量控制的优点
- 高效率驱动的实现
-

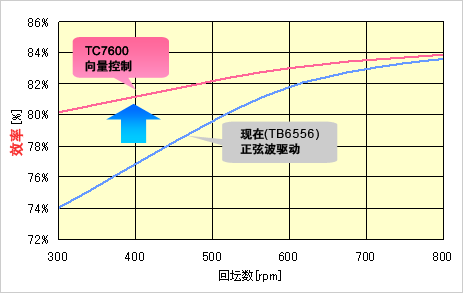

如果使用TC7600FNG、和以前产品相比、500转时2%左右效率Up！
(以前产品把领先角固定。)
- 能实现静音驱动和无传感器化。
-
- 特长
-
- 借助无传感器向量方式、以不要位置传感器进行正弦波PWM驱动。
- 单片机接口 可以通过2引脚控制。
(转速指令：Tsp、转速情报：FG) - 通过本公司软件支持、可以像硬件逻辑IC一样测试。
- 优点
-
- 提供最适合风扇马达的高效率驱动。
- 基本的软件开发由本公司进行。
- 借助马达专用化实现低成本。
马达控 市贩单片机 TC7600 备注 操作便利 × ○ 马达控制用最合适 开发便利 × ○ 软件开发支持
应用领域
在全部三相DC无刷马达(高压品)得到了商权 。
尤其推荐使用在家电机器(空调室内外风扇、泵、换气扇、压缩机)和大型马达。
主要规格
| 品名 | TC7600FNG |
|---|---|
| 封装 | SSOP30-P (0.65间距) |
| 耐压 | 6 V (max.) |
| 电流 | 2 mA (max.) |
| 温度范围 | Ta=-30到115°C |
| 量产开始预定 | 2009年12月 |
- 输出电流波形和特性
-
为相电流的电流波形(中间的绿)。实现漂亮的正弦波控制。
(从空调室外机风扇取得的波形)
- 特征
- 速度控制
- 控制空白时间
- FG输出
- CW/CCW
- 高温度范围 (Ta=-30到115°C)
- 特征

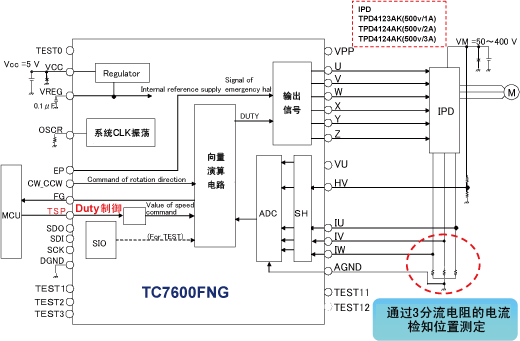

应用电路例
能够发现外接素子很少。另外、本公司通过和IPD的组合、能较简单地构成３分流电阻的驱动电路。

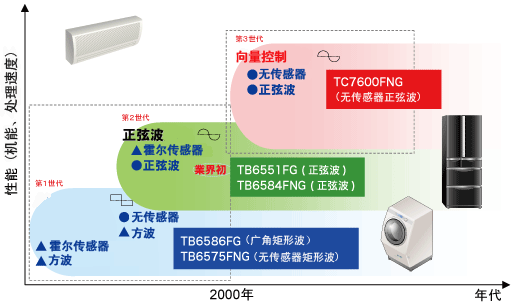

家电用三相马达控制器IC产品线
| 世代 | 特长 |
|---|---|
| 第1代 | 借助位置传感器的无传感器化(霍尔传感器→无传感器)低成本化 |
| 第2代 | 借助电流波形的改善(方波→正弦波)高性能化(高效率、低噪音) |
| 第3代 | 借助无传感器正弦波的实现(无传感器＋正弦波)高性能、低成本化 |
