TOSHIBA推出全桥式直流电机驱动器IC：TB6568KQ/TB6569FG(新产品)
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
TB6568KQ和TB6569FG是MOS管输出的直流电机驱动器。低导通电阻的LDMOS输出晶体管和PWM驱动方法可提高散热效率。
IN1和IN2输入端子可选用四种模式中的任何一种：正向、反向、急速制动或停止。
TB6568KQ封装在HSIP7外壳中，插脚可与TA8428K兼容。
TB6569FG封装在HSOP16外壳中，这是一种热增强式明装封装。TB6569FG具有异常条件输出、恒流PWM控制以及外部可编程式过流保护功能。
特征
- (TB6568KQ/TB6569FG)
-
- 过流保护电路
- 过压保护电路
- 欠压闭锁电路
- 热击穿保护电路
- 交叉传导保护
- 低Ron: 0.55 Ω 典型值 (高侧 + 低侧)
- PWM控制
- 工作电压范围: 10到45 V
- (TB6568KQ)
-
- HSIP7封装
- 插脚可与TA8428K兼容
- 额定绝对最大输出电流: 3 A
- (TB6569FG)
-
- HSOP16封装
- 异常条件输出
- 恒流PWM控制
- 过流保护控制电路
- 额定绝对最大输出电流: 4.0A / 4.5 A

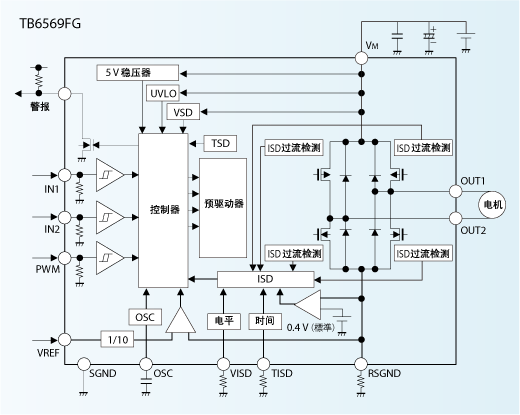

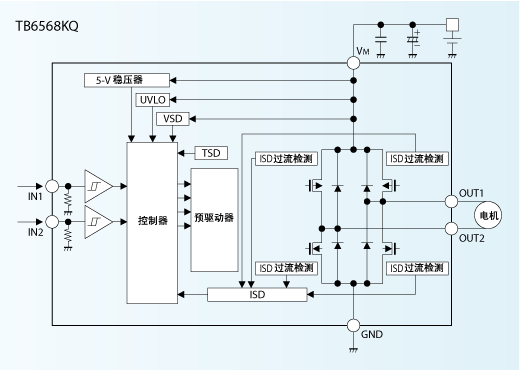

电路图
