产品概述：
数字输出式磁性传感器:TCS10/11系列
越来越多的数字产品(例如手机和笔记本电脑)开始配备磁性传感器。目的是通过监视周围磁场的密度和变化率感测物体的靠近和移动。以前的传感器只能感测S或N其中一个磁场，而TCS10/11系列的新产品则同时支持这两个磁场的感测。这些传感器封装在一个小型外壳(实测尺寸2.0 × 2.1 × 0.7毫米)中，灵敏度高，电力消耗低。可用于各种数码产品，搭配一块永久磁铁即可实现无触点开关、位置检测和开关检测。

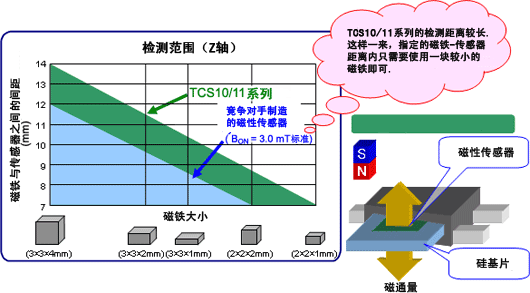

产品概要
TCS10/11系列的检测距离较长。这样一来，指定的磁铁-传感器距离内只需要使用一块较小的磁铁即可。
特征
- 小型封装：5管脚 UFV (2.0 × 2.1 × 0.7毫米)
- 检测垂直方向的磁感应强度。
- 数字输出
- 可同时检测N和S两个磁场。

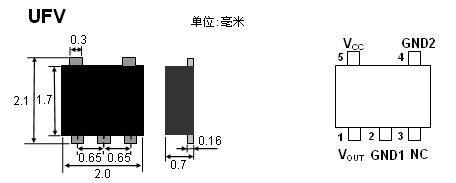

封装尺寸和管脚配置

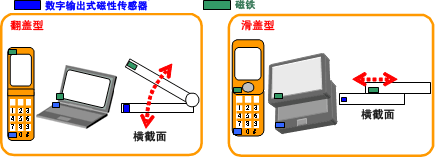

应用实例
- 无触点开关检测
-
主要特性
| 参数 | 特性 (TCS10DPU/DLU/11DLU) |
|---|---|
| 电源电压范围 | VCC=2.3至 3.6V |
| 磁通灵敏度 |  BON=1.8mT(标准值) BOFF=0.8mT(标准值) Hysteresis, BH=1.0mT(标准值) |
| 平均电耗 (VCC=2.3 to 2.7V) |
 8.5μA(标准值) 13.2μA(最大) |
| 输出配置 | 推挽输出，漏极开路输出 |
