产品概述：
TCS10S/N/DPU和TCS10S/N/DLU均是可通过感测永久磁铁磁通密度进行开关的数字输出式磁性传感器。这两款装置具有很高的灵敏度，是各种开/关感侧应用的最佳选择，例如：手机、笔记本电脑和家用电子设备。
特征
- 检测S、N或两个磁场。
- 推挽输出或漏极开路输出
(这两款装置均有漏极开路输出，电压容差为5.5 V。) - 功率耗散少(Icc = 5.5 μA (平均))
工作电压范围大(Vdd = 2.3到3.6 V) - 灵敏度高(Bon = 1.8 mT标准)
- 包装小: UFV(2.1 x 2.0 x 0.7毫米)
- 与RoHS兼容

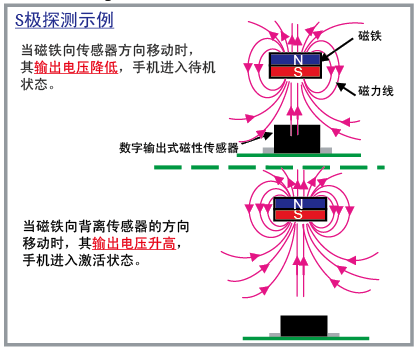

开关配置
封装详情

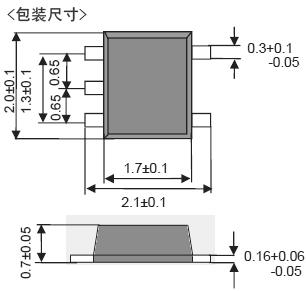

本图例指出TCS10S/N/DPU、TCS10S/N/DLU的包装尺寸。

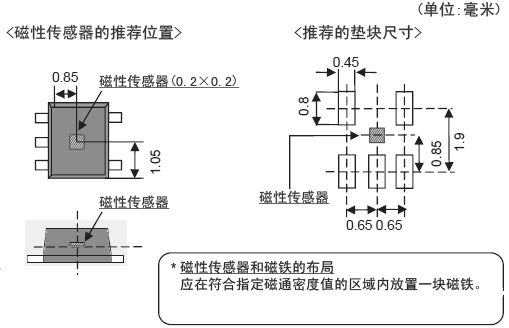

本图例指出磁性传感器的推荐位置和推荐的垫块尺寸。

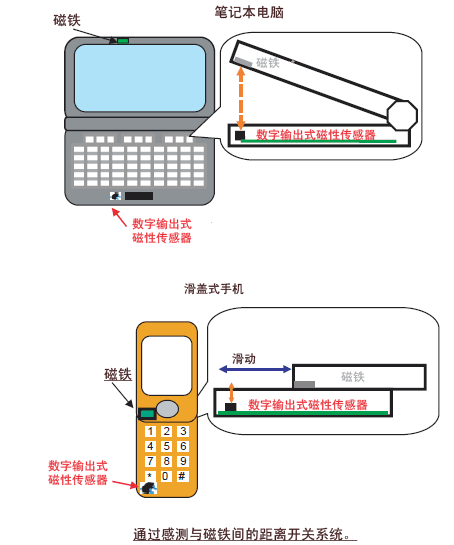

应用实例
主要特性
| 最小 | 标准 | 最大 | ||
|---|---|---|---|---|
| 电源电压(Vcc) | 2.3 V | - | 3.6 V | |
| 电流消散 | 平均值(Icc) | - | 5.5 μA | 9.5 μA |
| 工作时(IccON) | - | 0.7 mA | 1.3 mA | |
| 磁通灵敏度 | 工作点(BON) | 0.5 mT | 1.8 mT | 2.5 mT |
| 释放点(BOFF) | 0.3 mT | 0.8 mT | 2.0 mT | |
| 间歇频率(Fopr) | - | 25 Hz | - | |
部件命名约定
- 东芝CMOS磁性传感器
- 编号
- 极性
S: S极感测
N: N极感测
D: S/N极感测 - 输出配置
P: 推挽式
L: 漏极开路式 - 封装
U: UFV(与SC-88A类似)
产品列表
| 部件型号 | 检测出的 极性 |
输出 | 封装 |
|---|---|---|---|
| TCS10SPU | S | Push-pull | UFV |
| TCS10SLU | Open-drain | ||
| TCS10NPU | N | Push-pull | |
| TCS10NLU | Open-drain | ||
| TCS10DPU | S/N | Push-pull | |
| TCS10DLU | Open-drain |
