MLX90324"在引擎罩下"旋转位置传感器,支持SENT 协议
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
| MLX90324是一种CMOS Triaxis 霍尔传感器，它给出了一个平行于芯片表面磁场的角位置。它是专为非接触式旋转位置传感器设计的：MLX90324检测出定位和转动在设备表面上的一块小磁铁的绝对角位置。 集磁片（IMC）可以集中平行作用于芯片表面的磁场强度。在IMC结构的边缘，一个与磁场强度成正比的正交成分可以被两套正交位于IMC下面的传统的极霍尔平面板测到,每套平面板的方向与芯片表面彼此平行（X和Y)。该传感器的第一部分将一个机械的角度编码成两个有90相移（正弦和余弦）的正弦信号。这两个与磁场成正比的信号（Vx和Vy）被放大，采样，并且在数字域被转换。然后通过一个代用Vy/ Vx比例 的反正切函数, 两个信号的数字化图像被用来计算角度。反正切函数被实施成一查找表。 在输出节点,一个当前由数字值代表的角度值可以通过以下方式 被报告: （一）模拟（感谢一个D / A转换器和 拥有断裂轨道诊断能力的模拟输出缓冲区） （二）数字- PWM（脉宽调制） （三）数字-SENT（单边缘半字节传输-汽车工程师协会J2716）。 输出的传输特性是完全可编程的（如偏移，增益，夹紧水平）。两个线性化方式可供选择： （一）3任意点+ 4斜坡 （二）分片分段线性（PWL） - 16段 MLX90324可以用来非接触检测旋转的位置和用在非常广泛的多至360度角的范围(完整的旋转)。 在许多方面MLX90324是类似于MLX90316的,但它是针对“在引擎罩下”的应用和相关的苛刻的高温环境。除其他，SENT功能并其在整个温度范围内的优秀表现和使用寿命证实了这一奉献。 |
特点和优点
- 绝对旋转位置传感器IC
- Triaxis霍尔技术-非接触式
- 完整360度角或有限角度的应用
- -40°C - +150°C 环境温度范围（合格高达至+160°C）
- 12位分辨率在360度的旋转幅度
- 10位测角精度
- 可选输出模式：
- ->模拟（成比例）
- ->脉宽调制
- ->SENT 协议（汽车工程师协会J2716 - Apr.07）
- 可编程线性传输特性
- ->三任意点及4斜坡
- ->分片分段线性（PWL） - 16段
- 残破的磁道诊断（开放VDD电压，开放的VSS)
- 简单和坚固的磁性设计
- 48位鉴别号码
- 单个芯片- SO8封装符合RoHS
- 双芯片（全冗余） -采用TSSOP16封装符合RoHS
- 无铅的组成部分，适合无铅焊接配置260摄氏度

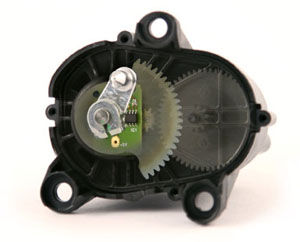

产品应用
底盘高度测量
废气循环（EGR）系统阀门位置
岐管/下降活塞/涡流阀门
节气门位置传感器
