US169单线圈风扇驱动器 – 低噪声 & 低电压 (报警输出)
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：

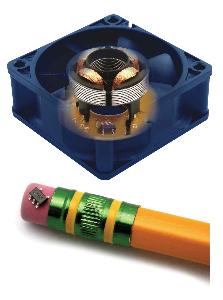

| US169是驱动单线圈无刷直流风扇和电机的单芯片解决方案。 采用Melexis软开关概念降低了声学和电学电机噪声，提供更平滑的操作。 该器件包含了反向电压保护，堵转保护和热保护。因此，芯片的鲁棒性完全适合消费电子和汽车的板上应用。 集成报警(RD)输出是一个安全报警信号，用于检测风扇是否转动。其开漏输出使得与硬件监视的外部接口连接更加简单。 该器件采用常用的薄型SOT-23封装，非常适合低噪声5V 单线圈散热风扇，无需任何外部元件。 同时，还提供芯片尺寸封装的芯片，采用最小的封装芯片配置。芯片尺寸封装节省了宝贵的PCB和外壳空间，允许更小的集成。新的极薄型QFN(四测扁平无引脚)封装的尺寸只有3mm2 (1.5 x 2mm)，最大厚度为0.43mm 。这对于不断向小型化和超薄设计发展的手机和消费类应用的振动电机特别重要。 |
特点和优点
- 实现低噪声的软开关
- 实现低噪声的软开关
- 低电压: 1.8V - 6.5V
- 全桥驱动器
- 高灵敏度集成霍尔传感器
- 低功耗
- 反向电压保护
- 堵转保护和自动重启
- 热保护和自动重启
- 无需外部元件
- 报警输出信号(RD)
- 薄型SOT23-5L RoHS 兼容封装
- 极薄型无铅UTQFN-6L RoHS 兼容封装
