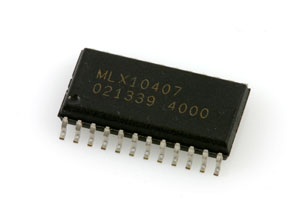

MLX10407采用串行连接的五通道仪表驱动器
简要描述：
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
分享到：
- 产品概述
- 技术参数
- 功能框图
- 数据表
产品概述：
| 10407是采用SIN/COS PWM指令，用于比率表控制的MCU外设。电路控制两套独立的CMOS功率桥。10位的角度由分辨率为9位/象限的PWM显示，PWM的频率由晶体振荡器设定。上电自测试检测每个比率表的开路或短路输出，实时角度跟踪避免显示错误。10407也可同时驱动三个小角度比率表 (90°). 三线串行连接允许芯片与MCU双向通信。 |
特点和优点
- 高达12V的电源电压
- 与5V CMOS逻辑MCU的串行直接接口
- 可同时驱动两个360°和三个90°的执行器
- 驱动器输出开路/短路检测
- 尺寸小(SO24 封装)
- 实时角度跟踪
产品应用
电动机控制显示器驱动
