ES513LT 双极锁存霍尔IC
简要描述：
ES513是基于双极半导体(Bipolar)工艺设计和生产的霍尔效应传感器开关电路。器件内部集成了霍尔效应片、电压调节器、反向电压保护器、信号放大处理电路、施密特触发器和一个开集电极输出驱动三极管。
打印当前页
免费咨询：0755-83031813
发邮件给我们：sumzi@sumzi.com
- 产品概述
- 技术参数

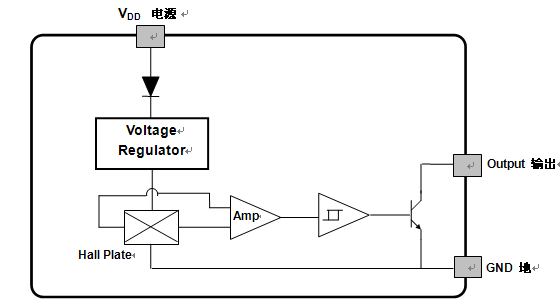

- 功能框图
- 数据表
产品概述：
ES513是基于双极半导体(Bipolar)工艺设计和生产的霍尔效应传感器开关电路。器件内部集成了霍尔效应片、电压调节器、反向电压保护器、信号放大处理电路、施密特触发器和一个开集电极输出驱动三极管。ES513内部补偿特性使其灵敏度随温度升高略有升高，特别适合与常用的低成本磁钢匹配。增强的输出驱动电路可以驱动更大的电流，降低器件内部功耗。ES513可以耐受60V高压冲击。以上特性大大提高了器件的可靠型，非常适合在汽车、工业电器和家电等产品中用作固态电子开关。

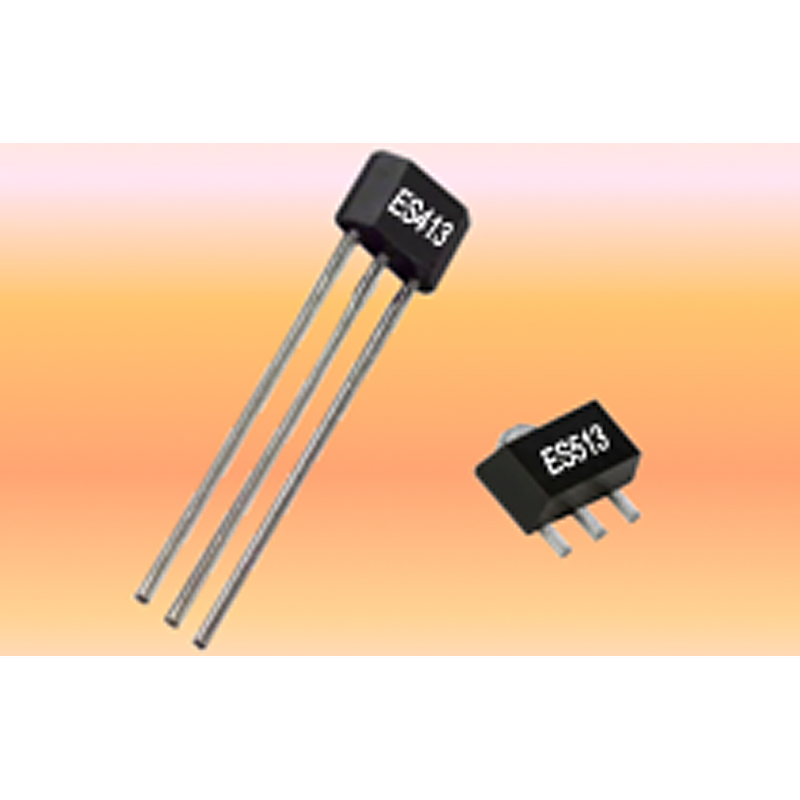

ES513为贴片SOT-89封装。ES413是相同电路的TO-92S直插封装，两种封装都符合RoSH环保标准。
S极接近器件标记面，当施加到霍尔效应片上磁感应强度B超过工作点（BOP）时（即B>BOP），输出导通,输出变低。N极接近，磁感应强度B超过释放点(BRP)（即|B|>|BRP|），输出关断,输出变高。磁场减弱直至撤除（B=0），输出保持。
技术规格：
|
标题 |
文件类型 |
语言 |
格式 |
|
ES513锁存型霍尔效应传感器 |
数据表 |
中文 |
|
特性：
- 小尺寸封装
- 灵敏度高，响应快速
- 内带反向电源电压保护
- 50mA输出驱动
- 耐60V高压冲击
- 灵敏度温度补偿
- 工作温度范围：-40℃到150℃
应用：直流无刷电机(空调电机、洗衣机电机等)；转速表、里程表；流量传感
封装：SOT89封装
